Boru Hattı Isıtıcı Kablolarının Kullanım Alanları

Endüstriyel boru hatları, sıvıların ve gazların taşınması için geniş bir kullanım alanına sahiptir. Ancak bu hatlar, özellikle soğuk hava koşullarında, donma riskiyle karşı karşıya kalabilir. Donmuş borular, üretim süreçlerini durma noktasına getirebilir ve büyük maddi kayıplara yol açabilir. İşte bu noktada ısıtıcı kablolar devreye girer.

Boru hattı ısıtıcı kabloları, boru hattının içindeki akışkanın sıcaklığını kontrol altında tutarak donma riskini ortadan kaldırır ve sürekli bir akış sağlar. Donma önleme ve proses ısıtması amacıyla kullanılan bu sistemler, enerji verimliliği sağlarken, boru hattının güvenliğini ve uzun ömürlülüğünü de korur.

Isıtma Kablolarının Kullanım Alanları

1. Donma Önleme: Boru hattındaki sıvıların düşük sıcaklıklarda donmasını önlemek için kullanılır. Özellikle su, yağ, kimyasallar ve yakıtlar gibi akışkanların taşındığı hatlarda büyük önem taşır.
2. Proses Isıtması: Endüstriyel üretim süreçlerinde, belirli bir sıcaklıkta tutulması gereken sıvılar için kullanılır. Proses ısıtması, kimya, petrol ve gıda sektörlerinde yaygın olarak kullanılır.
3. Vana ve Dirseklerde Isıtma: Boru hattındaki vana, dirsek ve diğer ekipmanların da donma riski taşıdığı durumlarda, bu bölgeler özel olarak ısıtıcı kablolarla kaplanabilir. Bu ekipmanlar, boru hattında akışın kritik olduğu noktalarda yer aldığından, donma bu bölgelerde sistemin tamamen durmasına neden olabilir.
4. Patlayıcı Ortamlarda Kullanım: Isıtma kabloları, özellikle patlayıcı ortamlar için geliştirilmiş özel çözümlerle sunulmaktadır. Petrol ve doğalgaz endüstrisi gibi tehlikeli maddelerin bulunduğu ortamlarda güvenli bir sıcaklık kontrolü sağlar.

Boru hattı ısıtıcı kabloları, bu kullanım alanlarının yanı sıra geniş bir yelpazede uygulama bulur. Doğru seçildiğinde ve kurulduğunda, hem enerji verimliliği sağlar hem de sistemin güvenli bir şekilde çalışmasına katkıda bulunur.

Boru Uzunluğu, Çapı ve Yapısına Göre Isıtma Kablosu Seçimi

Boru hattı ısıtma sistemlerinde, kullanılan borunun fiziksel özellikleri, doğru ısıtma kablosu seçimi açısından kritik öneme sahiptir. Boru uzunluğu, çapı ve yapısı, ısıtma sisteminin performansını ve enerji verimliliğini doğrudan etkiler. Uygun ısıtma kablosunun seçilmesi, sadece borunun donmasını önlemekle kalmaz, aynı zamanda malzemenin istenilen sıcaklıkta kalmasını sağlar ve işletme maliyetlerini optimize eder.

Boru Uzunluğu ve Isıtma Kablosu Seçimi

Boru hattının uzunluğu, ısıtma kablosunun metrajını doğrudan etkileyen bir faktördür. Daha uzun boru hatları, daha fazla ısı kaybı yaşar ve bu nedenle daha yüksek kapasiteli ısıtma kablosuna ihtiyaç duyar. Ancak boru hattının uzunluğu arttıkça, enerji verimliliğini korumak adına kablo metrajının doğru hesaplanması gerekir.

• Kısa Boru Hatları: Genellikle düşük güçlü ısıtma kabloları kullanılır. Kısa hatlarda enerji verimliliği sağlamak daha kolaydır, çünkü ısı kaybı azdır. Isıtıcı kablonun boruya tek kat sarılması genellikle yeterlidir.
• Uzun Boru Hatları: Uzun boru hatlarında, ısı kaybı arttığı için daha yüksek güçlü ısıtma kabloları tercih edilir. Uzun hatlar, paralel veya çoklu sarım gerektirebilir ve daha kalın izolasyon gerekebilir. Ayrıca, boru hattındaki her ekipmanın (vana, dirsek gibi) ısı kaybını göz önünde bulundurarak ek ısıtma kablosu kullanımı hesaplanmalıdır.

Boru Çapı ve Isıtma Kablosu Seçimi

Boru çapı, ısıtma kablosu seçimi üzerinde büyük bir etkiye sahiptir. Daha geniş çaplı borular, daha fazla yüzey alanına sahiptir ve bu da daha fazla ısı kaybı anlamına gelir. Borunun çapına göre uygun kablo gücü seçilmelidir.

• Küçük Çaplı Borular: 25 mm’ye kadar olan borular için genellikle düşük güçlü ısıtıcı kablolar yeterlidir. Isıtıcı kablo, boru etrafına tek kat sarılarak enerji verimliliği sağlanabilir.
• Orta Çaplı Borular: 50 mm – 100 mm arasında çaplara sahip borular için orta güçlü ısıtıcı kablolar tercih edilmelidir. Bu boruların etrafına, gerekli durumlarda iki kat kablo sarımı yapılabilir.
• Büyük Çaplı Borular: 100 mm’den daha geniş çaplara sahip borularda, genellikle yüksek güçlü ısıtıcı kablolar kullanılır. Bu boruların yüzey alanı daha büyük olduğu için, kablonun homojen ısıtma sağlaması için paralel döşeme tercih edilebilir. Plate tipi ısıtıcılar da bu tür büyük çaplı borularda taban ısıtması için kullanılabilir.

Boru Yapısı ve Isıtma Kablosu Seçimi

Boru malzemesi, ısı iletkenliği açısından kritik bir faktördür. Metal borular, plastiğe göre ısıyı daha hızlı iletir, bu nedenle daha düşük güçlü kablolar yeterli olabilir. Ancak plastik borular, ısıyı daha yavaş iletir, bu nedenle daha güçlü ısıtıcı kablolar gerekebilir.

• Metal Borular: Metal borular, yüksek ısı iletkenliğine sahip oldukları için ısıtma sistemlerinde genellikle daha az güç gerektirir. Bu nedenle, metal borularda daha düşük güçte ısıtıcı kablolar tercih edilebilir.
• Plastik Borular: Plastik boruların ısı iletkenliği düşük olduğu için daha güçlü ısıtma kabloları kullanılması gerekir. Ayrıca, plastik borularda ısıtıcı kablonun boruya zarar vermemesi için dikkatli bir şekilde sarım yapılmalı ve kablonun doğrudan boruya temas etmemesi sağlanmalıdır.

Boru İzolasyonu ve Isıtma Kablosu Seçimi

Boru hattı ısıtma sistemlerinde izolasyon, enerji tasarrufu ve ısı kaybının minimize edilmesi açısından büyük öneme sahiptir. İzolasyonun kalınlığı ve malzemesi, ısıtma kablosu gücü ve metrajını etkileyen önemli bir faktördür.

• Yüksek Performanslı İzolasyon: Daha kalın ve yüksek performanslı izolasyonlar, ısı kaybını büyük ölçüde azaltır. Bu durum, daha düşük güçlü ısıtıcı kabloların kullanılmasına olanak tanır, çünkü boru hattı ısı kaybına karşı daha iyi korunur.
• İnce veya Yetersiz İzolasyon: İzolasyonun ince olduğu durumlarda, ısı kaybı daha fazla olur ve bu da daha güçlü ısıtıcı kabloların kullanılmasını gerektirir. İzolasyonun yetersiz olduğu bölgelerde, kablo sarımı sıklaştırılarak ısı kaybı önlenebilir.

Isıtma Kablosunun Boruya Sarım Şekli veya Paralel Döşenmesi

Isıtma kablosunun boru hattına nasıl uygulanacağı, hem enerji verimliliği hem de ısıtma performansı açısından kritik öneme sahiptir. İki temel döşeme şekli vardır: spiral (sarma) yöntemi ve paralel döşeme yöntemi. Hangi yöntemin seçileceği, borunun uzunluğu, çapı, çevresel koşullar ve ısıtma gereksinimlerine bağlıdır.

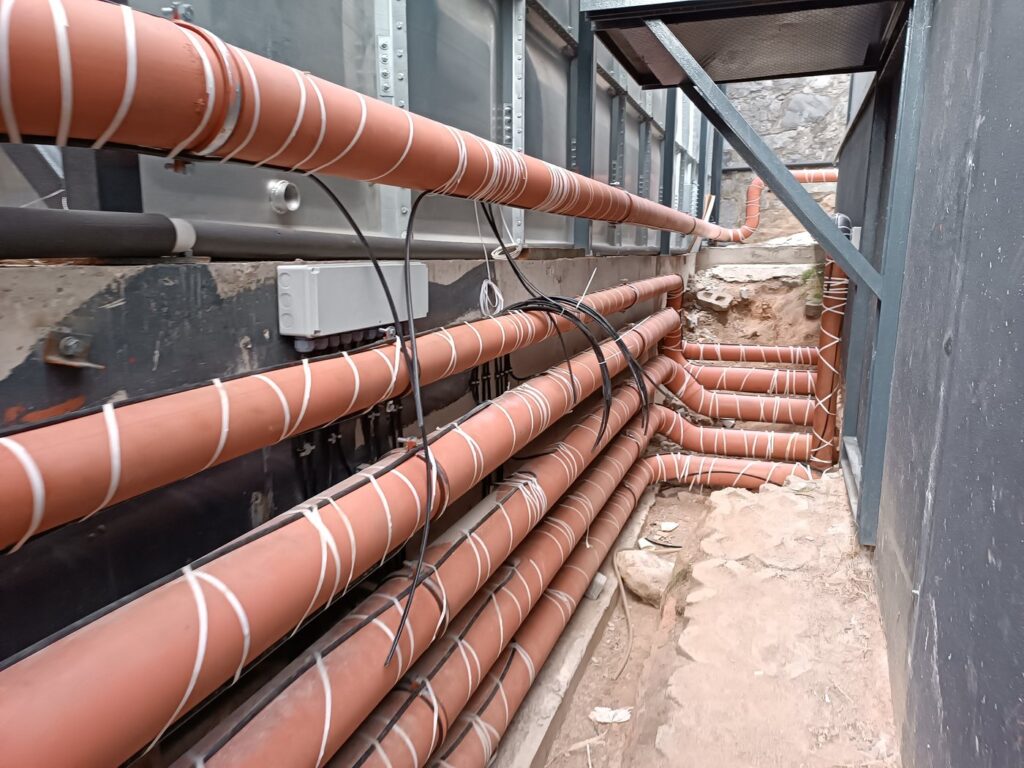

Spiral (Sarma) Yöntemi

Spiral yöntemi, ısıtma kablosunun boru çevresine sarılarak döşenmesidir. Bu yöntem, boru yüzeyinde homojen bir ısı dağılımı sağlar ve daha fazla ısıtma kapasitesi sunar. Özellikle düşük sıcaklıklara maruz kalan ve daha fazla ısıya ihtiyaç duyan boru hatları için tercih edilir.

• Ne Zaman Tercih Edilir?
  • Boru çapının büyük olduğu durumlarda
  • Yetersiz izolasyonun olduğu ortamlarda
  • Daha fazla ısıtma gereksinimi olan boru hatlarında (donma riski yüksek olan yerler)
  • Proses amaçlı ısıtmada, sürekli bir sıcaklık korunması gerektiğinde
• Avantajları:
  • Homojen ısı dağılımı sağlar, özellikle geniş çaplı borularda daha etkilidir.
  • Donma riski olan bölgelerde daha fazla ısı kapasitesi sunar.
• Dezavantajları:
  • Kablonun daha fazla uzunlukta kullanılması gerekir, bu da maliyeti artırabilir.
  • Montaj süresi paralel döşemeye göre daha uzundur.
• Uygulama:
  • Spiral yöntemiyle kablo boru etrafına belirli aralıklarla sarılarak yerleştirilir. Sarım sıklığı, ısı gereksinimine ve ortam sıcaklığına göre ayarlanır. Daha fazla ısıtma gerektiren alanlarda daha sık sarım yapılırken, düşük ısı gereksinimi olan yerlerde daha geniş aralıklarla sarılabilir.

Paralel Döşeme Yöntemi

Paralel döşeme yöntemi, ısıtma kablosunun borunun bir veya iki yanına paralel olarak yerleştirilmesi anlamına gelir. Bu yöntem, daha düşük ısı ihtiyaçları olan boru hatlarında kullanılır. Enerji açısından daha verimlidir, çünkü daha az kablo kullanılır ve montaj daha hızlıdır.

• Ne Zaman Tercih Edilir?
  • Boru çapının küçük veya orta büyüklükte olduğu durumlarda
  • İyi izolasyona sahip boru hatlarında
  • Düşük sıcaklık gereksinimi olan donma önleyici sistemlerde
  • Prosesin sürekli sıcaklık gerektirmediği durumlarda
• Avantajları:
  • Kablo kullanımında tasarruf sağlar, maliyeti düşürür.
  • Daha hızlı ve kolay montaj yapılabilir.
  • Küçük çaplı borularda etkin bir çözüm sunar.
• Dezavantajları:
  • Spiral yönteme göre daha az ısıtma kapasitesi sunar.
  • Geniş çaplı borularda homojen ısı dağılımı sağlamak daha zor olabilir.
• Uygulama:
  • Isıtma kablosu, borunun bir ya da iki tarafına sabitlenir. Boru boyunca düz bir hat şeklinde döşenen kablo, boru yüzeyinin belirli bir kısmını ısıtır. İzolasyonun iyi olduğu borularda bu yöntemle etkili ısıtma sağlanabilir.

Karar Verme Sürecinde Dikkat Edilmesi Gereken Faktörler

Isıtma kablosunun boruya nasıl döşeneceği kararını verirken şu faktörler göz önünde bulundurulmalıdır:

1. Boru Çapı: Geniş çaplı borularda, daha fazla yüzey alanı olduğu için spiral döşeme yöntemi daha etkili olacaktır. Küçük çaplı borularda ise paralel döşeme daha verimli olabilir.
2. Isı Gereksinimi: Donma önleme amacıyla kullanılan sistemlerde paralel döşeme genellikle yeterli olurken, proses ısıtması gibi daha yüksek sıcaklık gerektiren uygulamalarda spiral döşeme tercih edilmelidir.
3. İzolasyon Kalınlığı: İzolasyonun kalın olduğu borularda paralel döşeme yeterli olabilir. Ancak ince veya yetersiz izolasyona sahip borularda spiral döşeme, ısı kaybını minimize etmek için daha iyi bir seçenek olacaktır.
4. Çevresel Koşullar: Dış ortamda kullanılan boru hatları, özellikle düşük sıcaklıklara maruz kalan alanlarda spiral döşeme ile daha etkili bir şekilde korunabilir. İç mekanlarda ve daha sabit sıcaklıklarda paralel döşeme yeterli olabilir.

Isıtma Kablosu Metrajını Etkileyen Faktörler

Bir boru hattına uygulanacak ısıtma kablosunun doğru metrajı, hem enerji verimliliğini sağlamak hem de boru hattının optimum şekilde ısıtılmasını garanti altına almak için kritik bir faktördür. Isıtma kablosu metrajını etkileyen birçok değişken vardır. Bu değişkenler doğru şekilde analiz edilmezse, ya yetersiz ısıtma ya da gereksiz enerji tüketimi meydana gelebilir. İşte bu faktörlerin detaylı bir analizi:

1. Boru Uzunluğu

Boru hattının toplam uzunluğu, kullanılacak ısıtma kablosunun metrajını doğrudan belirleyen en önemli faktörlerden biridir. Uzun bir boru hattı, daha fazla kablo gerektirir ve bu nedenle hem maliyet hem de enerji tüketimi açısından etkileyici olabilir.

• Uzun Boru Hatları: Boru hattı ne kadar uzunsa, ısı kaybı da o kadar fazla olacaktır. Bu durumda, daha fazla ısıtıcı kablo kullanılması gerekebilir. Spiral döşeme yöntemi de düşünüldüğünde, uzun borularda bu yöntemin uygulanması kablo metrajını daha da artırır.

2. Boru Çapı

Boru hattının çapı da ısıtma kablosu metrajını önemli ölçüde etkiler. Daha geniş çaplı borular, daha fazla yüzey alanına sahiptir ve bu da daha fazla ısı kaybı anlamına gelir. Bu kaybı karşılamak için daha fazla ısıtma kablosu kullanılması gereklidir.

• Küçük Çaplı Borular: Küçük çaplı borularda paralel döşeme yöntemiyle daha az kablo kullanılabilir. Örneğin, 25 mm çapındaki bir boru için genellikle tek kat paralel döşeme yeterli olabilir.
• Geniş Çaplı Borular: 100 mm çapı aşan borularda, hem spiral döşeme yöntemine geçiş yapılabilir hem de kablo uzunluğu artırılmalıdır. Geniş yüzey alanı, daha fazla enerji gerektirdiği için kablo metrajı da buna göre hesaplanmalıdır.

3. Borunun Malzemesi

Boru hattının yapıldığı malzeme, ısı iletkenliği açısından büyük önem taşır. Metal borular, plastiğe göre daha hızlı ısı iletir ve bu da daha az kablo gereksinimi anlamına gelir. Ancak plastik borularda ısı kaybı daha yavaş olduğu için kablo metrajı artabilir.

• Metal Borular: Metal borular, iyi bir iletken oldukları için genellikle daha az kablo gerektirir. Isı, metal boru boyunca hızla yayılır, bu da borunun tamamını ısıtmak için daha az enerji gerektirir.
• Plastik Borular: Plastik boruların ısı iletkenliği daha düşüktür, bu nedenle daha fazla kablo ve genellikle spiral sarım yöntemiyle daha sık bir döşeme yapılması gerekir. Isıtma kablosu, plastik borular için daha yüksek bir enerjiyle çalışabilir.

4. Çevresel Koşullar

Boru hattının geçtiği çevresel koşullar da ısıtma kablosunun metrajını etkileyen kritik bir faktördür. Dış mekanlarda yer alan boru hatları, rüzgar, yağmur ve düşük hava sıcaklıkları gibi çevresel etkilere maruz kaldığında daha fazla ısı kaybeder ve bu kaybı telafi etmek için daha fazla kablo kullanımı gerekebilir.

• Dış Ortamda Kullanılan Borular: Dış ortamlarda yer alan borular, düşük sıcaklıklara ve dış etkenlere maruz kalacağı için daha kalın bir izolasyon ve daha fazla ısıtma kablosu gerektirir. Ayrıca, ısı kaybını telafi etmek için borunun etrafına spiral sarım yöntemi tercih edilebilir.
• İç Ortamda Kullanılan Borular: İç mekanlarda, sabit sıcaklık koşullarında kullanılan borular için daha az kablo kullanmak yeterli olabilir. Paralel döşeme yöntemi ile enerji verimliliği sağlanabilir.

5. İzolasyon Kalınlığı

Boru hattındaki izolasyonun kalınlığı ve kalitesi, ısı kaybını azaltarak kablo metrajını doğrudan etkiler. Yeterli izolasyona sahip olmayan boru hatlarında, ısı kaybını önlemek için daha fazla kablo kullanılması gerekecektir.

• Yüksek İzolasyon Kalınlığı: İzolasyonun kalın ve kaliteli olduğu durumlarda, ısı kaybı minimuma indirileceğinden daha az ısıtma kablosu kullanımı yeterli olacaktır. Bu durumda, kablo metrajı azaltılabilir.
• Düşük İzolasyon Kalınlığı: İzolasyonun ince veya yetersiz olduğu yerlerde, ısı kaybını telafi etmek için daha uzun kablolar kullanılmalıdır. Bu durum, genellikle ek maliyet ve enerji tüketimi anlamına gelir.

6. Ekipmanlar: Vana, Dirsek ve Diğer Elemanlar

Boru hattı üzerindeki vana, dirsek ve diğer bağlantı noktaları da ısı kaybına daha yatkın bölgeler olduğu için bu alanlar ek ısıtma kablosu gerektirebilir. Isı kaybının yoğun olduğu bu noktalarda daha fazla kablo metrajı hesaplanmalıdır.

• Vana ve Dirsekler: Bu elemanlar, boru hattındaki zayıf noktalar olarak kabul edilir ve bu bölgelerde ısı kaybı daha fazla olur. Bu nedenle, vana ve dirsek gibi noktaların çevresine ek kablo sarımı yapılması gerekir.
• Flanşlar ve Bağlantı Noktaları: Boru hattındaki bağlantı noktaları, ısıtma kablosunun düzgün çalışması için daha fazla ısıtma gerektiren bölgelerdir. Bu nedenle, bağlantı noktaları çevresine fazladan kablo eklenmelidir.

Vana, Dirsek ve Diğer Ekipmanlarda Isıtma Kablosu Kullanımı

Boru hatlarında yalnızca düz hatların ısıtılması yeterli değildir. Vana, dirsek, flanş ve diğer ekipmanlar, ısı kaybının en fazla yaşandığı noktalar arasında yer alır. Bu ekipmanlar, genellikle daha fazla metal yoğunluğu veya daha karmaşık yapıya sahip oldukları için ısı kaybına karşı daha hassastır. Bu nedenle, boru hattındaki bu noktaların da ısıtma kablolarıyla doğru şekilde korunması gereklidir.

Vana ve Dirseklerde Isıtma Kablolarının Kullanım Nedenleri

1. Isı Kaybının Fazla Olduğu Noktalar: Vana ve dirsekler, boru hattındaki en büyük ısı kaybına uğrayan bölgelerdir. Özellikle bu bölgeler, metal yoğunluğundan dolayı çevresine göre daha hızlı ısı kaybedebilir. Isıtma kablosu bu kaybı dengelemek için kullanılır.
2. Akışın Kesintisiz Olması Gerekliliği: Vana ve dirsekler, boru hattındaki akış kontrolü için kritik öneme sahiptir. Bu ekipmanlarda donma riski, tüm sistemin durmasına yol açabilir. Isıtma kablosu, bu tür donma risklerini önler.

Vanalarda Isıtma Kablolarının Uygulaması

Vana bölgeleri, genellikle daha büyük ve karmaşık yapılara sahip oldukları için bu noktalara ısıtma kablosunun dikkatlice uygulanması gerekir. Vananın etrafına sarım yapılırken, kablonun vana gövdesine tamamen temas etmesine dikkat edilmelidir.

• Sarım Yöntemi: Isıtma kablosu vananın gövdesine sıkı bir şekilde sarılmalıdır. Genellikle spiral döşeme yöntemi tercih edilir. Bu sayede vana gövdesi boyunca homojen bir ısı dağılımı sağlanabilir. Ayrıca, vana milinin de ısıtılması gerektiği durumlarda kablo, mil çevresine de sarılabilir.
• Ekstra Kablo Kullanımı: Vanalarda, düz boru hatlarına kıyasla daha fazla ısı kaybı olacağı için bu bölgelere fazladan kablo metrajı ayrılmalıdır. Bir vana çevresine sarılması gereken kablo, düz bir boru hattına göre genellikle %20-30 daha fazladır.

Dirseklerde Isıtma Kablolarının Uygulaması

Dirsek noktaları, boru hattının yön değiştirdiği ve genellikle zayıf noktalar olarak kabul edilen alanlardır. Bu alanlar, boru hattının geri kalanına göre daha fazla ısı kaybedebilir.

• Sarım Yöntemi: Dirsekler, genellikle kablonun boru hattının genel seyrine uygun şekilde döşenmesiyle ısıtılır. Kablo, dirsek boyunca paralel döşenebilir veya dirsek etrafında spiral bir sarım yapılabilir. Genellikle kablonun kesintisiz bir şekilde devam etmesi tercih edilir, böylece dirsek boyunca ısı kaybı önlenir.
• Ek Kablo Kullanımı: Dirseklerde, düz boru hattına kıyasla biraz daha fazla kablo kullanımı gerekebilir. Dirsek boyunca yeterli ısı sağlanması için kablo metrajı artırılmalıdır.

Flanşlar ve Diğer Bağlantı Noktalarında Isıtma Kablolarının Uygulaması

Flanşlar, boru hatlarının birleştirildiği kritik bağlantı noktalarıdır ve bu bölgelerde de yüksek ısı kaybı yaşanır. Flanş bağlantılarında kullanılan ısıtma kabloları, bu noktaların çevresine sıkı bir şekilde sarılmalıdır.

• Sarım Yöntemi: Isıtma kablosu, flanşın çevresine sıkı bir şekilde sarılarak, bu bölgede ısı kaybı önlenir. Flanş bağlantılarında kablonun kesintisiz olarak devam etmesi önemlidir.
• Ekstra Kablo Metrajı: Flanşlar gibi bağlantı noktaları için de ek kablo metrajı ayrılmalıdır. Özellikle geniş çaplı flanş bağlantıları için spiral sarım yöntemiyle fazladan kablo kullanılması gerekebilir.

Ekipmanlarda İzolasyonun Önemi

Vana, dirsek, flanş gibi ekipmanların çevresinde ısıtma kablosu kullanıldıktan sonra, bu noktaların izolasyonu da son derece önemlidir. İzolasyon, bu bölgelerdeki ısı kaybını minimuma indirerek ısıtma kablosunun verimli çalışmasını sağlar.

• Yüksek Performanslı İzolasyon: Özellikle dış ortamda kullanılan vana ve dirseklerde, kalın izolasyon malzemeleri kullanılmalıdır. Bu, enerji tüketimini düşürerek uzun vadede maliyetleri azaltacaktır.

İzolasyon Cinsi ve Kalınlığı ile Isıtma Kablosu İlişkisi

Isıtma kablolarının verimli bir şekilde çalışabilmesi için boru hattının iyi izole edilmesi hayati önem taşır. İzolasyon, boru hattının çevresine sarılarak ısı kaybını minimize eder ve ısıtma kablosunun sağladığı ısının korunmasını sağlar. İzolasyon cinsi ve kalınlığı, boru hattı ısıtma sistemlerinin enerji tüketimini ve genel verimliliğini doğrudan etkiler.

İzolasyon Cinsi ve Performans Üzerindeki Etkisi

Kullanılan izolasyon malzemesi, borunun çevresindeki ısının korunması açısından kritik bir rol oynar. Yüksek kaliteli izolasyon malzemeleri, boru hattındaki ısı kaybını en aza indirir, bu da daha az enerjiyle daha yüksek ısıtma verimliliği sağlar.

• Cam Yünü: Cam yünü, düşük ısı iletkenliği sayesinde yüksek yalıtım sağlar. Genellikle dış ortamda kullanılan boru hatlarında tercih edilir ve ısı kaybını büyük ölçüde önler. Cam yünü izolasyonun tercih edilmesi, ısıtma kablosunun daha düşük güçle verimli çalışmasına olanak tanır.
• Poliüretan Köpük: Poliüretan köpük izolasyon, endüstriyel boru hatlarında yaygın olarak kullanılan bir malzemedir. Esnek yapısı sayesinde boru hatlarına kolayca uygulanabilir ve yüksek sıcaklık dayanımı ile dikkat çeker. Poliüretan köpük ile kaplanan borularda ısı kaybı minimuma indirilir, bu da daha az kablo kullanımına olanak sağlar.
• Elastomerik Kauçuk: Elastomerik kauçuk izolasyon, boru hatlarının çevresinde kullanılan bir başka etkili yalıtım malzemesidir. Genellikle kimya ve gıda endüstrilerinde tercih edilen bu malzeme, boruların esnek hareketine uyum sağlayarak etkili bir ısı yalıtımı sunar. Yüksek sıcaklık dayanımı ve düşük ısı iletkenliği sayesinde enerji tasarrufu sağlar.
• Polietilen (PE) Kaplamalı İzolasyon: Polietilen kaplama, özellikle dış mekan boru hatlarında suya dayanıklılığıyla bilinir. Su geçirimsiz yapısı sayesinde nemin boru hattına zarar vermesini önler ve ısı kaybını azaltır. Isıtma kablosu kullanıldığında, polietilen kaplamalı borularda enerji verimliliği yüksektir.

İzolasyon Kalınlığı ve Isıtma Kablolarının Verimliliği

İzolasyonun kalınlığı, boru hattı ısıtma sistemlerinde kullanılan ısıtma kablosunun gücünü ve uzunluğunu doğrudan etkiler. İzolasyon ne kadar kalın olursa, ısı kaybı o kadar azalır ve ısıtma kablosunun daha az enerjiyle çalışması sağlanır.

• İnce İzolasyon: İnce izolasyon malzemeleri, boru hattı çevresindeki ısı kaybını tam anlamıyla önleyemeyebilir. İnce izolasyon kullanılan boru hatlarında, ısıtma kablosu daha yüksek güçle çalıştırılmalı ve daha fazla kablo kullanılması gerekebilir. Bu durum, enerji maliyetlerinin artmasına neden olabilir.
• Kalın İzolasyon: Kalın izolasyon, boru hattındaki ısı kaybını büyük ölçüde azaltır. Yüksek kalınlıkta izolasyon malzemeleri, daha az ısıtma kablosu kullanarak borunun istenilen sıcaklıkta tutulmasını sağlar. Bu da hem kablo metrajını hem de enerji tüketimini azaltarak maliyetleri düşürür.

İzolasyonun Kalitesi ve Uygulama Şekli

İzolasyonun yalnızca kalınlığı değil, doğru şekilde uygulanması ve kalitesi de son derece önemlidir. Yanlış yerleştirilmiş veya zayıf izolasyon malzemeleri, boru hattında istenilen sıcaklıkların korunmasını zorlaştırabilir.

• Ek yerleri ve bağlantılar: Boru hattındaki ek yerleri ve bağlantılar (dirsekler, vanalar) özel izolasyon gerektirir. Bu bölgelerde izolasyonun dikkatlice yerleştirilmesi, ısı kaybının önlenmesi açısından kritik öneme sahiptir. Vana ve dirseklerdeki izolasyon yetersizse, ısıtma kablosu verimli çalışamaz ve bu da enerji tüketimini artırır.
• İzolasyonun korunması: İzolasyon malzemesi, özellikle dış ortamda kullanıldığında, çevresel koşullara karşı korunmalıdır. Dış ortamda kullanılan izolasyonun su geçirmez olması, izolasyonun etkili kalmasını sağlar ve ısı kaybını önler.

Isıtma Kablosu ve İzolasyon Arasındaki İlişki

Isıtma kablosu ile izolasyon arasındaki ilişki, enerji verimliliği ve maliyet optimizasyonu açısından büyük öneme sahiptir. Yüksek kaliteli ve kalın izolasyon kullanılan boru hatlarında, ısıtma kabloları daha düşük güçle çalışabilir ve daha az enerji tüketir. Bu da uzun vadede önemli maliyet avantajları sağlar.

• İzolasyonun Etkisi: Yüksek performanslı izolasyon sayesinde ısıtma kablosu daha az enerji harcar ve sürekli yüksek sıcaklıkta çalışmaya gerek kalmaz. Bu da kablonun ömrünü uzatır ve bakım maliyetlerini düşürür.
• Enerji Tasarrufu: İyi izole edilmiş boru hatları, ısıtma kablosunun enerji tüketimini optimize eder. İzolasyon sayesinde, boru hattının istenilen sıcaklıkta tutulması için daha az enerji kullanılır. Bu durum, hem çevresel etkiyi azaltır hem de işletme maliyetlerini düşürür.

Don Önleme ve Proses Isıtma: Teknik Detaylar

Boru hattı ısıtma sistemlerinde, iki temel ısıtma uygulaması öne çıkar: don önleme ve proses ısıtma. Her iki sistem de boru hattındaki sıvıların veya gazların istenilen sıcaklıkta tutulmasını sağlar, ancak amaç ve uygulama açısından farklılık gösterirler. Doğru ısıtma çözümünün seçilmesi, sistemin verimli ve güvenli çalışmasını sağlarken, enerji ve maliyet tasarrufu da sağlar.

Don Önleme Isıtma Sistemleri

Donma önleme (freeze protection) sistemi, boru hattındaki sıvıların düşük sıcaklıklarda donmasını önlemek amacıyla kullanılır. Donma, boru hattındaki sıvının akışını durdurarak sistemin çalışmasını kesintiye uğratabilir ve borulara zarar verebilir. Bu tür sorunları önlemek için, boru hattı belirli bir sıcaklık aralığında tutulur ve bu da donma riskini ortadan kaldırır.

• Ne Zaman Kullanılır?
  • Dış ortamda çalışan boru hatları: Soğuk iklimlerde dış mekanlarda yer alan boru hatlarında donma riski yüksektir. Bu hatların ısıtılması, sıvıların sürekli akışını sağlar.
  • Su ve su bazlı sıvılar: Su ve su bazlı sıvılar, düşük sıcaklıklarda donma eğilimindedir. Bu tür sıvılar için don önleyici ısıtma sistemleri gereklidir.
• Teknik Çalışma Prensibi: Don önleyici sistemler, genellikle boru hattının sıcaklığını donma noktasının biraz üzerinde (yaklaşık 5°C – 10°C aralığında) tutar. Borunun çevresine sarılan ısıtma kablosu, ortam sıcaklığına bağlı olarak boru yüzeyindeki ısı kaybını telafi eder.
• Enerji Verimliliği: Don önleme amaçlı ısıtma sistemlerinde enerji tüketimi, proses ısıtmaya göre daha düşüktür. Bu sistemler sadece borunun donmasını önlemek için gerekli olan minimum enerjiyi kullanır.
• Kullanılan Isıtma Kabloları: Don önleme amaçlı sistemlerde genellikle kendi kendini düzenleyen (self-regulating) ısıtma kabloları tercih edilir. Bu kablolar, ortam sıcaklığına göre enerji tüketimini otomatik olarak ayarlayarak aşırı ısınmayı ve enerji israfını önler.

Proses Isıtma Sistemleri

Proses ısıtma (process heating) sistemi, boru hattındaki sıvıların veya gazların belirli bir sıcaklık aralığında tutulmasını sağlar. Bu tür sistemler, sadece donmayı önlemekle kalmaz, aynı zamanda sıvının işlenmesi için gerekli olan sıcaklıkta tutulmasını da sağlar. Özellikle kimya, gıda ve petrol endüstrilerinde proses ısıtması yaygın olarak kullanılır.

• Ne Zaman Kullanılır?
  • Kimyasal maddeler: Kimyasal maddelerin çoğu, belirli sıcaklık aralıklarında işlenmesi gerektiğinden proses ısıtması zorunludur. Bu maddelerin düşük sıcaklıklarda viskozitesi artabilir veya katılaşabilir.
  • Yüksek sıcaklık gereksinimi olan sıvılar: Petrol, bitüm, polimerler gibi maddeler, düşük sıcaklıklarda işlenemez hale gelir. Bu tür sıvılar, sürekli bir sıcaklık aralığında tutulmalıdır.
• Teknik Çalışma Prensibi: Proses ısıtma sistemlerinde, boru hattındaki sıcaklık sürekli olarak izlenir ve istenilen sıcaklık aralığına göre ısıtma yapılır. Bu sistemler genellikle termostat ve sıcaklık kontrol cihazları ile entegre çalışır. Böylece sıcaklık sabit tutulur.
• Enerji Verimliliği: Proses ısıtma sistemleri, don önleyici sistemlere kıyasla daha fazla enerji tüketir. Bunun nedeni, sıvının sürekli yüksek sıcaklıkta tutulması gerektiğidir. Ancak doğru izolasyon ve sıcaklık kontrolü ile bu enerji maliyetleri optimize edilebilir.
• Kullanılan Isıtma Kabloları: Proses ısıtma sistemlerinde genellikle sabit güç kabloları kullanılır. Sabit güç kabloları, sürekli yüksek sıcaklık sağlamada etkilidir ve prosesin ihtiyacı olan ısının korunmasına yardımcı olur.

Don Önleyici Sistemler ile Proses Isıtma Sistemlerinin Karşılaştırması

Özellik	Don Önleyici Sistemler	Proses Isıtma Sistemleri
Amaç	Boru hattındaki sıvıların donmasını önlemek	Sıvıların belirli sıcaklık aralığında tutulması
Sıcaklık Aralığı	5°C – 10°C	30°C – 150°C arası
Enerji Tüketimi	Daha düşük enerji tüketimi	Daha yüksek enerji tüketimi
Isıtma Kablosu Türü	Kendi kendini düzenleyen ısıtıcı kablolar	Sabit güç kabloları
Kullanım Alanları	Su, su bazlı sıvılar, dış mekan boruları	Kimyasal maddeler, petrol, gıda maddeleri
Kontrol Sistemleri	Basit termostat ve sıcaklık sensörleri	Gelişmiş sıcaklık kontrol cihazları
Kullanım Alanları	Su, endüstriyel sıvılar, donma riski olan borular	Kimyasal prosesler, petrol ürünleri, viskoz sıvılar

Proses ve Don Önleme Sistemlerinin Entegre Kullanımı

Bazı boru hattı uygulamalarında, hem don önleyici sistemler hem de proses ısıtma sistemleri aynı anda kullanılabilir. Bu tür durumlarda, özellikle kış aylarında dış mekan borularında donmayı önlemek için düşük sıcaklıkta bir ısıtma uygulanırken, aynı zamanda sıvının işlenmesi için gereken yüksek sıcaklık korunur. Bu tür uygulamalarda, her iki sistemin de enerjiyi verimli bir şekilde kullanması için uygun izolasyon ve kontrol cihazları ile desteklenmesi gerekir.

Heat Trace Sistemlerinin Kontrolü, Bakımı ve Kullanım Ömrü

Boru hatları için kullanılan ısıtıcı kablo sistemleri (heat trace), uzun süreli ve kesintisiz çalışabilmesi için düzenli bakım ve kontrol gerektirir. Bu sistemlerin doğru şekilde izlenmesi ve düzenli bakım yapılması, sistemin verimli çalışmasını sağlarken, arıza riskini de azaltır. Ayrıca, düzenli bakım ve kontrol süreçleri, ısıtma sistemlerinin ömrünü uzatır ve enerji tüketiminin optimize edilmesine yardımcı olur.

Heat Trace Sistemlerinin Kontrol Mekanizmaları

Heat trace sistemlerinde, boru hattındaki sıcaklık kontrolü kritik bir öneme sahiptir. Bu kontrol mekanizmaları, sistemin belirli sıcaklık aralığında çalışmasını sağlar ve enerji tüketimini optimize eder. İki ana kontrol yöntemi kullanılır:

1. Termostat Kontrollü Sistemler: Termostatlar, boru hattındaki sıcaklığı sürekli izler ve ısıtma kablosunun belirli bir sıcaklık aralığında çalışmasını sağlar. Don önleyici sistemlerde ve bazı proses ısıtma uygulamalarında yaygın olarak kullanılır.
   • Avantajları: Termostatlar, sıcaklık değişikliklerine hızlı tepki verir ve boru hattının istenilen sıcaklıkta tutulmasını sağlar.
   • Kullanım Alanları: Don önleyici ısıtma sistemleri, basit proses ısıtma uygulamaları.
2. Gelişmiş Sıcaklık Kontrol Cihazları: Proses ısıtma uygulamalarında, daha karmaşık sıcaklık kontrol cihazları kullanılır. Bu cihazlar, belirli sıcaklık aralıklarında hassas ayar yapılmasını sağlar ve sistemin enerji verimliliğini artırır.
   • Avantajları: Gelişmiş sıcaklık kontrol cihazları, proses ısıtma sistemlerinde sabit sıcaklığı korumak için daha hassas bir çözüm sunar. Ayrıca enerji verimliliğini optimize eder.
   • Kullanım Alanları: Kimyasal prosesler, gıda üretimi, petrol ve gaz endüstrisi.

Heat Trace Sistemlerinin Bakımı

Heat trace sistemlerinin güvenli ve verimli bir şekilde çalışabilmesi için düzenli bakım yapılması önemlidir. Bakım yapılmazsa, enerji kaybı yaşanabilir, sistem performansı düşebilir ve donma gibi riskler ortaya çıkabilir. İşte heat trace sistemlerinin bakımında dikkat edilmesi gereken unsurlar:

1. Kablo Yüzey Kontrolü: Isıtma kablolarının fiziksel durumu düzenli aralıklarla kontrol edilmelidir. Özellikle dış ortamda kullanılan kabloların hasar görmemesi ve izolasyonunun korunmuş olması önemlidir. Kablo yüzeyinde çatlaklar, aşınmalar veya deformasyon olup olmadığı incelenmelidir.
2. Bağlantı Noktalarının Kontrolü: Kablonun boruya bağlandığı noktalar, sistemin zayıf noktalarıdır. Bu nedenle bağlantı noktaları düzenli olarak kontrol edilmeli ve herhangi bir gevşeme, paslanma veya arıza olup olmadığı gözden geçirilmelidir.
3. İzolasyonun Kontrolü: İzolasyon malzemesi, boru hattındaki ısı kaybını önler ve kablo sisteminin enerji verimli çalışmasını sağlar. İzolasyonun doğru yerleştirilip yerleştirilmediği ve hasar görüp görmediği kontrol edilmelidir. Yıpranmış veya hasar görmüş izolasyon malzemeleri değiştirilmelidir.
4. Sıcaklık Kontrol Cihazlarının Test Edilmesi: Termostatlar ve sıcaklık kontrol cihazları düzenli olarak test edilmeli ve doğru çalıştığından emin olunmalıdır. Yanlış çalışan kontrol cihazları, borunun aşırı ısınmasına veya donma riskine yol açabilir.
5. Elektrik Devrelerinin Kontrolü: Heat trace sistemleri, elektrik devreleriyle çalıştığından, elektrik bağlantılarının sağlam ve güvenli olduğundan emin olunmalıdır. Elektrik akımında bir sorun olup olmadığı düzenli olarak kontrol edilmelidir.

Heat Trace Sistemlerinin Kullanım Ömrü

Isıtma kablosu sistemlerinin kullanım ömrü, hem kullanılan kablo kalitesine hem de sistemin doğru şekilde bakımının yapılıp yapılmadığına bağlıdır. Genel olarak, kaliteli bir ısıtma kablosu sisteminin ömrü 10-20 yıl arasında değişir. Ancak bu süre, çevresel koşullara, izolasyon kalitesine ve düzenli bakımın yapılıp yapılmadığına göre değişiklik gösterebilir.

• Kendi Kendini Düzenleyen Kablolar: Bu kablolar, aşırı ısınmayı önleyici mekanizmalara sahip olduğundan genellikle daha uzun ömürlüdür. Ancak yine de düzenli olarak kontrol edilmesi ve bakımının yapılması önemlidir.
• Sabit Güç Kabloları: Sabit güç kabloları, sürekli aynı sıcaklıkta çalıştıkları için aşınma ve yıpranma riski daha yüksektir. Bu nedenle sabit güç kablolarının kullanım ömrünü uzatmak için düzenli bakım yapılması şarttır.

Heat Trace Sistemlerinin Enerji Verimliliği ve Bakımın Önemi

Heat trace sistemlerinin bakımının ihmal edilmesi, sistemin enerji verimliliğini olumsuz yönde etkileyebilir. Bakımı yapılmayan sistemlerde:

• Kablo yüzeyinde hasarlar oluşabilir ve bu da enerji kaybına yol açabilir.
• Yetersiz izolasyon, ısı kaybını artırarak enerji tüketimini yükseltir.
• Termostat ve kontrol cihazları doğru çalışmadığında, sistem gereğinden fazla enerji harcayabilir.

Düzenli bakım ve kontrol işlemleri, enerji maliyetlerini azaltır ve sistemin ömrünü uzatarak uzun vadede işletmelere maliyet avantajı sağlar.

Bakım ve Kontrol Prosedürlerinin Düzenlenmesi

Heat trace sistemlerinin bakımının ve kontrolünün etkin bir şekilde yürütülebilmesi için işletmelerin şu adımları izlemesi önemlidir:

1. Düzenli Bakım Takvimi: Yıllık veya altı ayda bir yapılacak rutin kontrollerle sistemin sağlıklı çalışıp çalışmadığı izlenmelidir.
2. Yedek Parça Stoğu: Hasar gören parçaların hızlıca değiştirilmesi için yedek ısıtma kabloları, termostatlar ve izolasyon malzemeleri stoklanmalıdır.
3. Profesyonel Denetim: Isıtma kablosu sistemlerinin düzenli olarak profesyonel ekipler tarafından denetlenmesi, sistemin uzun ömürlü olmasını ve güvenli bir şekilde çalışmasını sağlar.

Isıtma Kablosunun Tüketim Değerleri ve Enerji Verimliliği

Isıtma kabloları, endüstriyel boru hatlarının ve ekipmanların sıcaklıklarını korumak için kullanılır. Ancak, bu sistemlerin enerji tüketimi, özellikle büyük boru hatları ve yoğun ısıtma gerektiren uygulamalar için önemli bir maliyet faktörüdür. Isıtma kablosunun enerji verimliliği, sistemin doğru kurulması, iyi bir şekilde izole edilmesi ve doğru kontrol mekanizmaları ile sağlanabilir.

Isıtma Kablolarının Tüketim Değerleri

Isıtma kablolarının enerji tüketimi, kullanılan kablonun türüne, borunun uzunluğuna, izolasyon kalitesine ve ortam sıcaklığına bağlı olarak değişir. Isıtma kablolarının tüketim değerleri genellikle watt/metre (W/m) cinsinden hesaplanır. Kablonun tüketim değeri, uygulamanın don önleme veya proses ısıtma olup olmadığına göre farklılık gösterir.

• Don Önleme Sistemleri: Don önleme amaçlı kullanılan ısıtma kabloları, genellikle düşük enerji tüketimi ile çalışır. Kendi kendini düzenleyen ısıtma kabloları, çevresel sıcaklığa göre güç tüketimini optimize eder ve aşırı enerji kullanımını önler. Don önleme uygulamaları için enerji tüketimi tipik olarak 10-30 W/m arasında değişir.
• Proses Isıtma Sistemleri: Proses ısıtma uygulamalarında, ısıtma kabloları sürekli yüksek sıcaklıklarda çalıştığı için daha fazla enerji tüketir. Sabit güç kabloları, sürekli olarak aynı enerji seviyesinde çalışır. Proses ısıtma sistemlerinde enerji tüketimi genellikle 30-60 W/m arasında değişir.

Enerji Tüketimini Etkileyen Faktörler

1. Kablo Türü:
   • Kendi Kendini Düzenleyen Kablolar: Bu kablolar, ortam sıcaklığına göre güç tüketimini otomatik olarak ayarlar. Sıcaklık yükseldiğinde enerji tüketimi azalır, bu da enerji tasarrufu sağlar. Özellikle don önleme uygulamalarında yaygın olarak kullanılır.
   • Sabit Güç Kabloları: Bu kablolar, sürekli olarak aynı enerji seviyesinde çalışır. Sürekli yüksek sıcaklık gerektiren proses ısıtma uygulamalarında tercih edilir. Enerji tüketimi sabit olduğu için çevresel faktörlere göre değişmez.
2. İzolasyon Kalitesi:
   • Kaliteli İzolasyon: İyi bir izolasyon, boru hattındaki ısı kaybını minimuma indirir ve ısıtma kablosunun daha düşük güçle çalışmasına olanak tanır. İzolasyon kalınlığı ve malzeme cinsi, enerji verimliliğini doğrudan etkiler. Yüksek performanslı izolasyon kullanılan borularda enerji tüketimi %30-40 oranında azaltılabilir.
   • Zayıf İzolasyon: Yetersiz izolasyon, boru hattında fazla ısı kaybına neden olur ve ısıtma kablosunun daha fazla enerji tüketmesine yol açar. Zayıf izolasyon, kablo metrajını ve enerji maliyetlerini artırır.
3. Çevresel Koşullar:
   • Dış Ortam Sıcaklığı: Soğuk iklim koşullarında, boru hattının çevresindeki sıcaklık düşük olduğunda, ısı kaybı artar ve ısıtma kablosu daha fazla enerji tüketir. Bu nedenle, dış ortamda kullanılan boru hatlarında enerji tüketimi genellikle daha yüksektir.
   • İç Ortam: Kontrollü sıcaklıklara sahip iç mekanlarda kullanılan ısıtma kabloları, daha az enerji tüketir. İç ortamda donma riski daha düşük olduğundan, sistem daha verimli çalışır.
4. Boru Çapı:
   • Boru Çapının Büyüklüğü: Borunun çapı arttıkça, ısı kaybı da artar ve buna bağlı olarak daha güçlü ve daha uzun ısıtma kablolarına ihtiyaç duyulur. Geniş çaplı borularda enerji tüketimi, küçük çaplı borulara göre daha yüksektir.
   • Küçük Çaplı Borular: Küçük çaplı borularda, enerji tüketimi daha düşüktür. Özellikle paralel döşeme yöntemi ile kullanılan ısıtma kabloları, enerji tasarrufu sağlar.

Enerji Verimliliğini Optimize Etme Yöntemleri

1. Kendi Kendini Düzenleyen Kabloların Kullanımı: Don önleme uygulamalarında kullanılan kendi kendini düzenleyen kablolar, enerji tasarrufu açısından önemli bir avantaja sahiptir. Bu kablolar, çevresel sıcaklığa göre güç tüketimini ayarlayarak gereksiz enerji harcamalarını önler. Özellikle dış ortamda kullanılan boru hatlarında, bu kablo türü enerji verimliliğini artırır.
2. İzolasyonun Optimizasyonu: Boru hattındaki izolasyon kalitesinin artırılması, enerji verimliliğini optimize etmenin en etkili yollarından biridir. Yüksek kaliteli izolasyon malzemeleri kullanılarak, ısı kaybı minimuma indirilir ve ısıtma kablosu daha düşük güçle çalışabilir. Bu da enerji maliyetlerinde önemli bir düşüş sağlar.
3. Sıcaklık Kontrol Cihazlarının Kullanımı: Gelişmiş sıcaklık kontrol cihazları, enerji tüketiminin optimize edilmesinde büyük rol oynar. Bu cihazlar, boru hattındaki sıcaklığı sürekli izler ve sistemin sadece gerektiği zaman çalışmasını sağlar. Bu sayede enerji tasarrufu sağlanır ve sistem aşırı yüklenmez.
4. Akıllı Sistem Entegrasyonu: Isıtma kablosu sistemleri, IoT (Nesnelerin İnterneti) teknolojileri ile entegre edilerek akıllı sistemler haline getirilebilir. Bu tür sistemler, uzaktan izleme ve kontrol imkanı sunarak enerji verimliliğini artırır. Ayrıca, anlık verilerle enerji tüketimi izlenebilir ve optimizasyon yapılabilir.

Enerji Verimliliği Örnek Hesaplaması

Bir örnek üzerinden enerji tüketimini ve verimliliği hesaplayalım:

• Boru hattı uzunluğu: 100 metre
• Boru çapı: 50 mm
• İzolasyon kalitesi: Yüksek performanslı cam yünü izolasyon
• Isıtma kablosu türü: Kendi kendini düzenleyen ısıtma kablosu
• Enerji tüketimi: 15 W/m

100 metre uzunluğundaki boru hattı için enerji tüketimi şu şekilde hesaplanabilir:

• 100 metre x 15 W/m = 1500 W (1.5 kW)

Bu sistem, günde 12 saat çalıştığında günlük enerji tüketimi:

• 1.5 kW x 12 saat = 18 kWh olacaktır.

Eğer bu sistem, dış ortamda düşük kaliteli izolasyonla çalıştırılsaydı, kablo tüketimi 20 W/m’ye yükselecek ve enerji tüketimi artacaktır:

• 100 metre x 20 W/m = 2000 W (2 kW)
• Günlük tüketim: 2 kW x 12 saat = 24 kWh

Bu basit hesaplama, izolasyonun ve doğru kablo seçiminin enerji tüketimi üzerindeki etkisini göstermektedir.

Montaj ve Bağlantı Detayları

Isıtma kablosu montajı, sistemin performansı ve enerji verimliliği açısından kritik bir süreçtir. Doğru montaj yapılmadığında, ısıtma kablosu boru hattında yeterli ısıtmayı sağlayamaz ve hatta enerji tüketimini artırabilir. Ayrıca, bağlantı noktalarının sağlam ve güvenli bir şekilde yapılması, sistemin güvenli çalışmasını ve uzun ömürlü olmasını sağlar.

Isıtma Kablosunun Montaj Süreci

Isıtma kablolarının montajı sırasında, kablonun boru hattına düzgün bir şekilde yerleştirilmesi ve gereken bölgelerde uygun sarım veya döşeme yönteminin uygulanması önemlidir. Montaj süreci, borunun türüne, çapına ve kullanılan ısıtma kablosunun türüne göre değişiklik gösterebilir.

1. Boru Yüzeyinin Hazırlanması:
   • Isıtma kablosunun monte edileceği boru yüzeyi temiz, kuru ve düzgün olmalıdır. Toz, yağ veya kir kalıntıları, kablonun yüzeye tam temas etmesini engelleyebilir ve ısı iletiminin zayıflamasına neden olabilir.
   • Boru yüzeyi tamamen temizlendikten sonra, montaj işlemi için hazır hale gelir.
2. Isıtma Kablolarının Sabitlenmesi:
   • Kablonun boru yüzeyine sabitlenmesi için özel montaj bantları veya bağlar kullanılmalıdır. Bu bantlar genellikle alüminyumdan yapılmış olup, ısı iletimini artırmak için kullanılır. İzolasyon bantlarıyla ısıtma kablosu boruya sıkı bir şekilde sabitlenmelidir.
   • Sabit Aralıklar: Isıtma kablosunun boruya sarımı veya paralel döşenmesi sırasında sabit aralıklar bırakılmalıdır. Bu aralıklar, kablonun boru üzerinde homojen bir ısı dağılımı sağlaması için önemlidir. Genellikle spiral sarım yöntemiyle uygulandığında, her döngü arasındaki mesafe belirli bir düzende olmalıdır.
3. Vana ve Dirseklerde Kablo Montajı:
   • Vana, dirsek ve flanş gibi ekipmanlar, ısı kaybının daha yoğun olduğu noktalardır. Bu noktalara kablo monte edilirken spiral sarım yöntemi tercih edilmelidir. Vana çevresine sıkı bir şekilde sarım yapılarak, bu ekipmanların da donmaya karşı korunması sağlanır.
   • Ayrıca, dirsek noktalarında kablonun boru hattı boyunca devam etmesi ve bu bölgelerde ısıtma sağlanması önemlidir.
4. Isıtma Kablosunun İzolasyonu:
   • Isıtma kablosu monte edildikten sonra, boru hattının iyi bir şekilde izole edilmesi gerekir. İzolasyon, ısı kaybını önleyerek ısıtma kablosunun verimli çalışmasını sağlar. Kablo üzerine sarılan izolasyon malzemesi, kabloya zarar vermemeli ve kablo ile doğrudan temas halinde olmalıdır.
   • İzolasyon malzemesi boru hattı boyunca düzgün bir şekilde yerleştirilmeli ve tüm bağlantı noktaları iyi bir şekilde kapatılmalıdır. Dirsekler, vanalar ve flanşlar gibi ekipmanların da izolasyonu ihmal edilmemelidir.

Bağlantı Detayları

Isıtma kablosunun doğru şekilde çalışması için, elektrik bağlantılarının güvenli ve sağlam olması gereklidir. Bağlantı hataları, kablonun düzgün çalışmamasına, sistemin güvenli olmamasına veya kısa devre gibi elektriksel sorunlara yol açabilir.

1. Elektrik Bağlantıları:
   • Isıtma kablosunun elektrik kaynağına bağlanması, uygun bağlantı terminalleri ve konnektörler ile yapılmalıdır. Bu bağlantılar, yüksek sıcaklık ve çevresel koşullara dayanıklı olmalıdır.
   • Su geçirmez bağlantılar tercih edilmelidir, özellikle dış mekanlarda kullanılan kablolar için bu durum kritik öneme sahiptir. Bağlantı noktalarının neme karşı korunması, elektriksel arızaların önüne geçer.
2. Topraklama:
   • Isıtma kablolarının güvenli bir şekilde çalışması için sistemin topraklanması önemlidir. Özellikle patlayıcı veya tehlikeli ortamda kullanılan sistemlerde topraklama, kablo sisteminin güvenliğini artırır.
   • Topraklama bağlantıları, sistemin herhangi bir elektrik kaçağı veya kısa devre durumunda güvenli bir şekilde kapanmasını sağlar.
3. Bağlantı Kutuları:
   • Isıtma kablosunun uçları, bağlantı kutuları ile korunmalı ve bu kutuların su geçirmez olmasına dikkat edilmelidir. Bağlantı kutuları, kablo ve elektrik kaynağı arasındaki geçişi güvenli bir şekilde sağlar.
   • Isıtma kontrol cihazları ve termostatlar, bu bağlantı kutularına entegre edilerek sistemin sıcaklık ayarlarının yapılmasını sağlar.

Montaj Sonrası Testler

Isıtma kablolarının montajı tamamlandıktan sonra, sistemin doğru şekilde çalışıp çalışmadığını kontrol etmek için çeşitli testler yapılmalıdır. Bu testler, sistemin güvenli ve verimli çalışmasını sağlamak için önemlidir.

1. Elektriksel Testler:
   • Kablo sistemi monte edildikten sonra, elektrik bağlantılarının doğru yapıldığından emin olmak için devre süreklilik testi yapılmalıdır. Bu test, kablonun herhangi bir kopukluk veya arıza olmadan çalışıp çalışmadığını gösterir.
   • Yalıtım direnci testi de yapılmalıdır. Bu test, sistemin elektrik yalıtımının güvenli olduğunu ve herhangi bir kaçak olmadığını kontrol eder.
2. Sıcaklık Testleri:
   • Sistemin monte edilmesinden sonra, kablonun sıcaklık kontrol cihazları ile birlikte doğru çalıştığını doğrulamak için sıcaklık testleri yapılmalıdır. Termostatın doğru çalışıp çalışmadığı, istenilen sıcaklık aralığına ulaşılıp ulaşılmadığı kontrol edilmelidir.
   • Özellikle proses ısıtma sistemlerinde, sıcaklık hassas olduğu için bu testler son derece önemlidir.

Montaj Sırasında Dikkat Edilmesi Gerekenler

1. Kablo Kırılmalarını Önlemek: Isıtma kablosu monte edilirken kablonun kırılmaması veya hasar görmemesi için dikkatli olunmalıdır. Özellikle kabloyu çok sıkı bir şekilde bükmek veya sert köşelerden geçirmek, kablonun yapısına zarar verebilir.
2. Kablo Uzunluğu Hesaplama: Isıtma kablosu monte edilmeden önce, gerekli kablo metrajı doğru bir şekilde hesaplanmalıdır. Fazladan kablo kullanmaktan kaçınılmalı ve borunun tüm yüzeyinin homojen şekilde ısıtıldığından emin olunmalıdır.
3. Güvenlik Protokollerine Uyum: Montaj sırasında yerel elektriksel güvenlik protokollerine uyulmalı ve kablonun uygun güvenlik standartlarına göre monte edildiğinden emin olunmalıdır. Özellikle patlayıcı ortamda kullanılan sistemlerde, bu standartlara uygunluk son derece önemlidir.

Isıtmax Isıtma Kablosu Çözümleri ve Özellikleri

Isıtmax, endüstriyel ve ticari uygulamalar için yüksek kaliteli ısıtma kablosu çözümleri sunan önde gelen firmalardan biridir. Isıtmax ısıtma kabloları, farklı boru hatları ve prosesler için optimize edilmiş olup, enerji verimliliği, uzun ömürlülük ve güvenli çalışma gibi özellikleri ile dikkat çeker. Bu kablolar, çeşitli endüstrilerde yaygın olarak kullanılmakta ve hem don önleme hem de proses ısıtma uygulamalarında güvenilir çözümler sunmaktadır.

Isıtmax Isıtma Kablolarının Türleri

Isıtmax firması, farklı ihtiyaçlara ve endüstriyel uygulamalara yönelik geniş bir ısıtma kablosu yelpazesi sunar. Başlıca ısıtma kablosu türleri şunlardır:

1. Kendi Kendini Düzenleyen Isıtma Kabloları (Self-Regulating Cables):
   • Özellikleri: Bu kablolar, ortam sıcaklığına göre enerji tüketimini otomatik olarak ayarlayan bir yapıya sahiptir. Sıcaklık arttıkça kablonun direnci de artar ve böylece enerji tüketimi azalır. Sıcaklık düştüğünde ise kablonun direnci azalır ve daha fazla enerji tüketimi sağlar.
   • Avantajları: Aşırı ısınma riskini önler, enerji tasarrufu sağlar ve bakım maliyetlerini düşürür. Ayrıca, kullanım ömrü boyunca güvenli çalışır.
   • Uygulama Alanları: Don önleme sistemleri, su boruları, endüstriyel depolama tankları, vana ve dirsekler gibi bölgelerde yaygın olarak kullanılır.
2. Sabit Güç Isıtma Kabloları (Constant Wattage Cables):
   • Özellikleri: Sabit güç kabloları, belirli bir watt/metre değerinde sabit bir güç üretir. Bu kablolar, ortam sıcaklığına bağlı olarak güç tüketimini değiştirmez. Genellikle yüksek sıcaklık gerektiren proseslerde kullanılır.
   • Avantajları: Sürekli ve istikrarlı bir ısı sağlar. Proses ısıtma sistemlerinde sıcaklık kontrolü gerektiren uygulamalar için idealdir.
   • Uygulama Alanları: Kimyasal prosesler, petrol ve gaz boru hatları, yüksek sıcaklıkta çalışması gereken endüstriyel boru hatlarında tercih edilir.
3. Yüksek Sıcaklık Dayanımlı Isıtma Kabloları (High-Temperature Cables):
   • Özellikleri: Bu kablolar, yüksek sıcaklık gerektiren proseslerde kullanılır ve sıcaklık dayanımı 200°C’ye kadar çıkabilir. Yüksek ısı dayanımı, kablonun uzun ömürlü ve güvenli bir şekilde çalışmasını sağlar.
   • Avantajları: Yüksek sıcaklık koşullarında dahi verimli çalışır ve ısı kaybını minimuma indirir. Ayrıca aşırı sıcaklık durumlarında dayanıklıdır.
   • Uygulama Alanları: Kimyasal endüstri, bitüm boruları, polimer işleme tesisleri gibi yüksek sıcaklık gerektiren uygulamalarda kullanılır.

Isıtmax Isıtma Kablolarının Teknik Özellikleri

Isıtmax ısıtma kabloları, performanslarını artırmak ve enerji verimliliğini optimize etmek amacıyla çeşitli teknik özelliklere sahiptir:

1. Kendi Kendini Düzenleyen Teknoloji:
   • Isıtmax kendi kendini düzenleyen kablolar, sıcaklık kontrolünde hassasiyet sunar. Bu kablolar, ortam sıcaklığına göre enerji tüketimini ayarlayarak enerji tasarrufu sağlar. Özellikle don önleyici uygulamalarda tercih edilen bu teknoloji, uzun ömürlü ve güvenli bir çözüm sunar.
2. Yüksek Isı Dayanımı:
   • Isıtmax yüksek sıcaklık kabloları, 200°C’ye kadar dayanabilen modelleri ile öne çıkar. Bu kablolar, aşırı sıcaklık koşullarına dayanıklı olup, endüstriyel proseslerde güvenli bir şekilde kullanılabilir.
3. Esneklik ve Kolay Montaj:
   • Isıtmax ısıtma kabloları, esnek yapıları sayesinde kolay montaj imkanı sunar. Spiral sarım veya paralel döşeme yöntemiyle boru hattına hızlıca entegre edilebilir. Montaj esnasında kablonun bükülmeye karşı dayanıklılığı, kablonun performansını korur.
4. Uzun Ömürlü Performans:
   • Isıtmax ısıtma kabloları, dayanıklı malzemelerden üretilmiştir ve uzun yıllar boyunca kesintisiz performans sunar. Kabloların aşınmaya ve zorlu çevre koşullarına karşı dayanıklılığı, bakım gereksinimini azaltır.
5. Patlayıcı Ortamlar İçin Güvenli Çözümler:
   • Isıtmax, patlayıcı ortamlarda kullanılmak üzere ATEX sertifikalı ısıtma kabloları sunar. Bu kablolar, tehlikeli bölgelerde güvenli ısıtma sağlar ve aşırı sıcaklık veya elektriksel arıza durumlarında riskleri minimize eder.

Isıtmax Isıtma Kablolarının Kullanım Alanları

Isıtmax ısıtma kabloları, geniş bir kullanım yelpazesine sahiptir ve farklı endüstrilerde güvenle kullanılabilir:

1. Don Önleme Uygulamaları:
   • Su boruları, yağ boruları ve kimyasal borularda donmayı önlemek için Isıtmax ısıtma kabloları tercih edilir. Bu kablolar, boru hattındaki sıvıların donmasını önleyerek sistemin sürekli akışını sağlar.
2. Proses Isıtma Uygulamaları:
   • Kimya, petrol, gıda ve ilaç endüstrilerinde proses ısıtma sistemleri için Isıtmax kabloları ideal bir çözümdür. Bu kablolar, yüksek sıcaklık gerektiren uygulamalarda güvenli ve sürekli bir ısıtma sağlar.
3. Tank ve Depolama Ünitelerinde Isıtma:
   • Isıtmax ısıtma kabloları, büyük endüstriyel tankların ve depolama ünitelerinin sıcaklık kontrolü için kullanılır. Kimyasal maddeler ve sıvıların depolanmasında sıcaklığın sabit tutulmasını sağlayarak ürün kalitesini korur.
4. Tehlikeli ve Patlayıcı Ortamlar:
   • Patlayıcı gazların ve yanıcı sıvıların bulunduğu ortamlar için özel olarak tasarlanmış Isıtmax ATEX sertifikalı kablolar, bu tür ortamlarda güvenli ısıtma sağlar. Petrol rafinerileri, doğalgaz tesisleri ve kimya fabrikaları gibi ortamlarda yaygın olarak kullanılır.
5. Yüksek Viskoziteli Sıvıların Taşınması:
   • Yüksek viskoziteye sahip sıvıların taşındığı boru hatlarında Isıtmax ısıtma kabloları, sıvıların akışkan kalmasını sağlar. Bitüm, polimerler ve kimyasal reçinelerin taşınmasında, bu kablolar kritik bir öneme sahiptir.

Isıtmax Isıtma Kablolarının Enerji Verimliliği

Isıtmax kabloları, enerji verimliliği açısından optimize edilmiştir. Özellikle kendi kendini düzenleyen kablo teknolojisi, ortam sıcaklığına bağlı olarak enerji tüketimini ayarlayarak enerji tasarrufu sağlar. İyi bir izolasyon ve gelişmiş sıcaklık kontrol sistemleri ile birlikte kullanıldığında, Isıtmax kabloları enerji maliyetlerini düşürerek uzun vadede işletmelere büyük tasarruf sağlar.

Patlayıcı Ortamda Isıtma Kablosu Kullanımı

Patlayıcı ve tehlikeli ortamlar, ısıtma kablosu sistemlerinin kullanımı açısından oldukça hassas alanlardır. Bu tür ortamlarda, sistemin güvenli çalışması hayati önem taşır, çünkü en küçük bir kıvılcım veya aşırı ısınma, yangın ya da patlama riskine yol açabilir. Isıtma kabloları, patlayıcı gazların, buharların veya tozların bulunduğu tehlikeli bölgelerde güvenli bir şekilde kullanılmalıdır.

Patlayıcı Ortamlarda Kullanım Gereksinimleri

Patlayıcı ortamlar, ATEX (Explosive Atmospheres) gibi uluslararası güvenlik standartlarına uygun olarak sınıflandırılır. Bu sınıflandırmalar, ortamdaki patlama riskini belirler ve kullanılacak ekipmanların bu risklere karşı ne kadar dayanıklı olması gerektiğini tanımlar.

• Tehlikeli Bölge Sınıflandırması (Hazardous Area Classification):
  • Bölge 0 (Zone 0): Sürekli patlayıcı ortamın mevcut olduğu bölgeler. Bu alanlarda patlayıcı gazlar, buharlar veya sıvılar sürekli olarak bulunur.
  • Bölge 1 (Zone 1): Normal çalışma sırasında patlayıcı ortamın oluşabileceği alanlar.
  • Bölge 2 (Zone 2): Normal çalışma koşullarında patlayıcı ortamın nadiren ve kısa süreli olarak oluşabileceği alanlar.

Patlayıcı ortamlarda kullanılan ısıtma kabloları, bu bölge sınıflandırmalarına göre seçilmeli ve sertifikalandırılmış olmalıdır. ATEX ve IECEx sertifikaları, patlayıcı ortamlarda kullanılan elektrikli ekipmanların güvenliğini sağlayan uluslararası standartlardır.

Patlayıcı Ortamlarda Isıtma Kablolarının Kullanımı

1. ATEX Sertifikalı Isıtma Kabloları:
   • Patlayıcı ortamlar için özel olarak tasarlanmış ATEX sertifikalı ısıtma kabloları, aşırı sıcaklık ve elektriksel sorunlara karşı koruma sağlar. Bu kablolar, kıvılcım veya aşırı ısınma riski olmadan güvenli bir şekilde çalışır.
   • ATEX sertifikalı kablolar, kendi kendini düzenleyen veya sabit güç kabloları olabilir. Kendi kendini düzenleyen kablolar, aşırı ısınmayı önleyerek enerji verimliliği sağlar ve patlayıcı ortamlarda güvenli çalışma koşulları sunar.
2. Isıtma Kablolarının Aşırı Isınmaya Karşı Korunması:
   • Patlayıcı ortamlarda ısıtma kablolarının aşırı ısınması ciddi bir tehlike yaratabilir. Bu nedenle, kablonun ortam sıcaklığına göre enerji tüketimini otomatik olarak ayarlayan kendi kendini düzenleyen kablolar tercih edilmelidir. Bu kablolar, ortam sıcaklığı yükseldiğinde enerji tüketimini azaltarak aşırı ısınmayı engeller.
   • Termostatlar ve sıcaklık kontrol cihazları, ısıtma kablolarının belirli bir sıcaklığın üzerine çıkmasını önlemek için kritik öneme sahiptir. Bu cihazlar, sistemin güvenli sınırlar içinde çalışmasını sağlar ve aşırı sıcaklık riskini ortadan kaldırır.
3. Topraklama ve Elektriksel Güvenlik:
   • Patlayıcı ortamlarda kullanılan ısıtma kablolarının doğru şekilde topraklanması gereklidir. Topraklama, herhangi bir elektrik kaçağı durumunda kablonun güvenli bir şekilde kapanmasını sağlar ve patlama riskini önler.
   • Elektriksel güvenlik açısından, kabloların ve bağlantı noktalarının su geçirmez ve toz geçirmez yapıda olması da önemlidir. Bağlantı kutuları ve konnektörler, dış etkenlere karşı korunmalı ve izolasyonu sağlam yapılmalıdır.

Patlayıcı Ortamlarda Kullanılan Isıtma Kablolarının Teknik Özellikleri

1. Yüksek Sıcaklık Dayanımı:
   • Patlayıcı ortamlarda kullanılan ısıtma kabloları, yüksek sıcaklıklara dayanıklı olmalıdır. Bu kablolar, aşırı sıcaklıklarda bile stabil çalışarak güvenli ısıtma sağlar. Isıtmax gibi markalar, bu ortamlarda kullanılmak üzere geliştirilmiş, 200°C’ye kadar dayanıklı kablolar sunar.
2. Kendi Kendini Düzenleyen Teknoloji:
   • Patlayıcı ortamlarda aşırı ısınma riski olduğundan, kendi kendini düzenleyen kablolar tercih edilmelidir. Bu kablolar, ortam sıcaklığı arttığında enerji tüketimini azaltarak aşırı ısınmayı önler ve güvenliği artırır.
3. Yüksek Mekanik Dayanım:
   • Bu tür ortamlarda kullanılan ısıtma kablolarının darbe, aşınma ve dış etkenlere karşı yüksek dayanıklılığa sahip olması gereklidir. Özellikle petrol ve doğalgaz endüstrisinde, kabloların zorlu çevresel koşullara dayanabilecek malzemelerden üretilmiş olması gerekir.

Güvenlik Protokolleri ve Montaj Süreci

Patlayıcı ortamlarda ısıtma kablolarının montajı ve işletimi sırasında dikkat edilmesi gereken güvenlik protokolleri şunlardır:

1. Doğru Kablo Seçimi:
   • Patlayıcı ortamın tehlike sınıfına (Bölge 0, 1, 2) uygun ısıtma kablosu seçilmelidir. ATEX sertifikalı kablolar bu tür ortamlarda güvenli bir kullanım sağlar.
2. Montaj Standartlarına Uyum:
   • Montaj işlemleri, yerel ve uluslararası elektriksel güvenlik standartlarına uygun olarak gerçekleştirilmelidir. Kabloların bağlantıları su geçirmez ve dış etkenlere dayanıklı olmalıdır. Patlayıcı ortamlarda, açıkta kalan kablo uçları ciddi bir güvenlik riski oluşturabileceğinden, tüm uçların bağlantı kutularına düzgün bir şekilde bağlandığından emin olunmalıdır.
3. Periyodik Bakım ve Testler:
   • Patlayıcı ortamlarda kullanılan ısıtma kabloları düzenli aralıklarla test edilmeli ve bakım yapılmalıdır. Elektriksel süreklilik, yalıtım direnci ve sıcaklık kontrol cihazlarının testi, sistemin güvenli çalışması için kritik öneme sahiptir.
   • Ayrıca, boru hattındaki tüm bağlantı noktalarının su ve toz geçirmez olduğundan emin olunmalıdır. Kabloların dış mekanik yapısında hasar olup olmadığı kontrol edilmelidir.

Isıtmax’ın Patlayıcı Ortamlar İçin Özel Çözümleri

Isıtmax, patlayıcı ortamlar için özel olarak tasarlanmış ATEX ve IECEx sertifikalı ısıtma kablosu çözümleri sunmaktadır. Bu kablolar, aşırı sıcaklık, kıvılcım veya kısa devre riski olmadan güvenli bir şekilde çalışmak üzere tasarlanmıştır. Isıtmax’ın sunduğu bu çözümler, petrol rafinerileri, doğalgaz boru hatları, kimyasal tesisler ve patlayıcı gazların bulunduğu ortamlarda yaygın olarak kullanılmaktadır.

• Yüksek Güvenlikli Bağlantı Kutuları: Isıtmax, patlayıcı ortamlar için güvenli bağlantı kutuları ve su geçirmez konnektörler sunar. Bu bağlantı noktaları, dış etkenlere karşı koruma sağlayarak kablonun güvenli çalışmasını sağlar.
• Uzun Ömürlü ve Dayanıklı Kablolar: Isıtmax, aşırı sıcaklık koşullarında bile uzun ömürlü performans sunan kablolar geliştirir. Bu kablolar, zorlu çevre koşullarında bile stabil çalışarak enerji verimliliği sağlar.

Sıcaklık Sınıflarına Göre Isıtma Kablosunun İşleyişi

Isıtma kabloları, çalıştıkları sıcaklık aralıklarına göre sınıflandırılır ve farklı endüstriyel uygulamalar için farklı sıcaklık sınıflarında kablolar kullanılır. Sıcaklık sınıfı, kablonun dayanabileceği maksimum sıcaklığı ve bu sıcaklıkta çalışırken güvenli ve verimli performans gösterebilmesini ifade eder. Farklı sıcaklık sınıfları, ısıtma kablosunun seçiminde ve kullanımında kritik öneme sahiptir.

Isıtma Kablolarında Sıcaklık Sınıfları

Isıtma kabloları, genellikle düşük sıcaklık, orta sıcaklık ve yüksek sıcaklık sınıflarında değerlendirilir. Her sınıf, belirli bir uygulama ve proses için uygun sıcaklık aralığını sunar. Aşağıda, bu sıcaklık sınıflarının özelliklerini ve kullanım alanlarını detaylıca inceleyelim:

1. Düşük Sıcaklık Kabloları (30°C – 90°C):
   • Özellikleri: Düşük sıcaklık kabloları, don önleme ve düşük sıcaklıkta sıcaklık kontrolü gerektiren uygulamalar için tasarlanmıştır. Bu kablolar, genellikle düşük güç tüketimiyle çalışır ve su boruları, sıvı taşımacılığı ve endüstriyel don önleyici uygulamalarda yaygın olarak kullanılır.
   • Avantajları: Düşük enerji tüketimi sağlar. Kendi kendini düzenleyen kablo teknolojisi ile aşırı ısınma riski yoktur ve güvenli bir şekilde çalışır.
   • Uygulama Alanları: Su ve su bazlı sıvıların taşındığı boru hatları, dış mekanlarda donma riskine karşı koruma, endüstriyel su sistemleri.
2. Orta Sıcaklık Kabloları (90°C – 200°C):
   • Özellikleri: Orta sıcaklık kabloları, daha yüksek sıcaklık gerektiren proses ısıtma uygulamalarında kullanılır. Genellikle kimyasal, gıda ve ilaç endüstrilerinde sıvıların belirli sıcaklıkta tutulması için tercih edilir. Bu kablolar, daha geniş sıcaklık aralığı sunar ve sıcaklık kontrolü gerektiren uygulamalarda güvenilir bir çözüm sağlar.
   • Avantajları: Geniş sıcaklık aralığı sayesinde çeşitli endüstriyel uygulamalarda kullanılabilir. Orta sıcaklık kabloları, enerji verimliliği sağlayan termostatlar ile entegre edilebilir.
   • Uygulama Alanları: Kimya endüstrisi, gıda işleme tesisleri, yağ ve yakıt hatları, proses ısıtma uygulamaları.
3. Yüksek Sıcaklık Kabloları (200°C – 400°C):
   • Özellikleri: Yüksek sıcaklık kabloları, yüksek sıcaklık gerektiren endüstriyel uygulamalarda kullanılır. Bu kablolar, polimer işleme, petrokimya tesisleri ve rafineriler gibi aşırı sıcaklık koşullarına sahip proseslerde güvenilir bir şekilde çalışır. 400°C’ye kadar dayanıklı modelleri mevcuttur.
   • Avantajları: Yüksek sıcaklık gerektiren uygulamalarda güvenli ve verimli performans sunar. Yüksek sıcaklıklara dayanıklı yapısı sayesinde uzun ömürlüdür.
   • Uygulama Alanları: Petrokimya tesisleri, bitüm boruları, polimer ve plastik üretimi, yüksek sıcaklıkta çalışan endüstriyel tesisler.

Sıcaklık Yönetimi ve Kontrol Sistemleri

Isıtma kablolarının doğru sıcaklık sınıfında çalışması, hem sistemin enerji verimliliği hem de güvenliği açısından son derece önemlidir. Sıcaklık yönetimi, ısıtma kablolarının performansını optimize etmek ve aşırı ısınmayı önlemek için gerekli kontrollerin yapılmasını içerir. Sıcaklık sınıfına uygun kabloların seçilmesi ve bu kabloların doğru şekilde kontrol edilmesi, işletme maliyetlerini düşürür ve sistemin güvenliğini artırır.

1. Termostatlar ve Sıcaklık Kontrol Cihazları:
   • Termostatlar ve sıcaklık kontrol cihazları, ısıtma kablolarının belirli sıcaklık aralıklarında çalışmasını sağlar. Sıcaklık belirlenen aralığın altına düştüğünde kablo devreye girer, sıcaklık istenen seviyeye ulaştığında ise kablo devreden çıkar. Bu, enerji tüketiminin optimize edilmesine yardımcı olur.
2. Kendi Kendini Düzenleyen Kablolar:
   • Kendi kendini düzenleyen kablo teknolojisi, sıcaklık yönetimi açısından büyük bir avantaj sağlar. Ortam sıcaklığına bağlı olarak kablo, kendi gücünü ayarlayarak aşırı ısınmayı önler ve sadece gerektiği kadar enerji kullanır. Bu teknoloji, özellikle düşük sıcaklık sınıfı kablolarında yaygın olarak kullanılır.

Isıtma Kablolarının Sıcaklık Sınıfına Göre Uygulama Örnekleri

1. Don Önleme Amaçlı Uygulamalar (Düşük Sıcaklık Sınıfı):
   • Örnek: Kış aylarında su borularının donmasını önlemek için kullanılan ısıtma kabloları, genellikle 30°C – 90°C sıcaklık aralığında çalışır. Bu tür uygulamalarda kendi kendini düzenleyen kablolar, aşırı enerji tüketimini önleyerek düşük maliyetli çözümler sunar.
2. Kimyasal ve Gıda Proses Isıtması (Orta Sıcaklık Sınıfı):
   • Örnek: Gıda üretim tesislerinde kullanılan boru hatlarında, sıcaklığın 100°C civarında tutulması gerekebilir. Bu tür uygulamalarda, orta sıcaklık kabloları tercih edilir. Ayrıca termostatlar ve sıcaklık kontrol cihazları ile entegre edilerek sistemin stabil bir sıcaklıkta çalışması sağlanır.
3. Yüksek Sıcaklık Gerektiren Prosesler (Yüksek Sıcaklık Sınıfı):
   • Örnek: Polimer işleme tesislerinde kullanılan boru hatlarında, malzemenin akışkan kalması için boruların 200°C’nin üzerinde ısıtılması gerekir. Bu tür yüksek sıcaklık gerektiren uygulamalarda, 200°C – 400°C sıcaklık aralığında çalışan yüksek sıcaklık kabloları kullanılır. Bu kablolar, aşırı sıcaklıklara karşı dayanıklı yapılarıyla uzun ömürlü performans sağlar.

Sıcaklık Sınıfına Göre Isıtma Kablolarının Seçimi ve Montajı

1. Doğru Sıcaklık Sınıfını Seçme:
   • Isıtma kablosu seçilirken, boru hattındaki sıvının gerektirdiği sıcaklık aralığı dikkate alınmalıdır. Borunun taşıdığı sıvı veya gazın özelliklerine göre sıcaklık sınıfı belirlenir. Don önleme sistemleri için düşük sıcaklık sınıfı, proses ısıtma uygulamaları için orta ve yüksek sıcaklık sınıfları tercih edilmelidir.
2. Kablonun Montajı:
   • Sıcaklık sınıfına göre kablonun montajı yapılırken, boru hattının tüm yüzeyinin homojen bir şekilde ısıtıldığından emin olunmalıdır. Montaj sırasında termostatlar ve sıcaklık sensörleri kullanılarak sıcaklık düzenlemesi yapılmalıdır. Ayrıca, izolasyon kalitesi de kablonun performansını doğrudan etkiler.

Enerji Verimliliği ve Sıcaklık Kontrolü

Isıtma kablolarında enerji verimliliği, doğru sıcaklık yönetimi ile sağlanır. Sıcaklık sınıfına uygun bir kablonun seçilmesi, hem sistemin verimli çalışmasını sağlar hem de enerji tüketimini azaltır. Termostatlarla yapılan sıcaklık kontrolü, enerji maliyetlerini düşürerek sistemin aşırı yüklenmesini önler.

• Kendi Kendini Düzenleyen Teknoloji: Düşük sıcaklık sınıfında kullanılan bu teknoloji, enerji verimliliğini artırarak gereksiz enerji tüketimini önler.
• Gelişmiş Sıcaklık Kontrol Sistemleri: Orta ve yüksek Sıcaklık sınıfı kabloları için geliştirilmiş sıcaklık kontrol sistemleri, sıcaklık dalgalanmalarını dengeleyerek aşırı enerji tüketiminin önüne geçer. Özellikle kimyasal proses ısıtma gibi sürekli sıcaklık kontrolü gerektiren uygulamalarda, bu sistemler enerji verimliliği sağlar.


  Enerji Verimliliği ve Sıcaklık Kontrolünün Avantajları

  1. Sistem Performansını Artırma: Sıcaklık kontrol cihazları ile donatılmış kablolar, belirli bir sıcaklık aralığında sürekli olarak çalıştırılır. Böylece boru hattındaki sıvıların veya gazların sıcaklıkları kontrol altında tutulur. Özellikle proses ısıtma sistemlerinde bu sürekli sıcaklık yönetimi, ürün kalitesinin korunmasını sağlar.
  2. Enerji Tasarrufu: Doğru sıcaklık kontrolü, sistemin gereğinden fazla enerji tüketmesini engeller. Sıcaklık ayarının sabit tutulması ve kabloların ihtiyaç duyulduğunda devreye girmesi, işletme maliyetlerini önemli ölçüde azaltır.
  3. Kabloların Ömrünü Uzatma: Aşırı ısınmadan kaynaklanan elektriksel ve mekanik aşınmalar, kabloların ömrünü kısaltabilir. Sıcaklık sınıfına göre doğru seçilen ve düzenli olarak kontrol edilen ısıtma kabloları, bu aşınmaların önüne geçer ve sistemin kullanım ömrünü uzatır.

  ---

  Sıcaklık Yönetiminde Yapılması Gerekenler

  Sıcaklık sınıfına göre uygun kabloların seçilmesi ve montaj sırasında sıcaklık kontrol cihazlarının doğru konumlandırılması, sistemin verimli ve güvenli çalışması açısından büyük öneme sahiptir. Aşağıda, bu yönetimi başarılı bir şekilde sürdürmek için bazı temel kuralları bulabilirsiniz:

  1. İyi İzolasyon: Kablonun enerjiyi verimli kullanabilmesi için boru hattının uygun şekilde izole edilmesi gerekir. İzolasyon, ısı kaybını minimuma indirir ve kablonun gereksiz yere fazla çalışmasını önler.
  2. Termostat ve Sıcaklık Sensörlerinin Doğru Kullanımı: Isıtma kablolarının etkin çalışabilmesi için, termostatlar ve sensörler boru hattına doğru yerleştirilmelidir. Bu cihazlar, sıcaklığı sürekli olarak ölçer ve kablonun devreye girip çıkmasını sağlar.
  3. Bakım ve Periyodik Kontroller: Isıtma kabloları, uzun süre güvenle çalışabilmesi için düzenli olarak kontrol edilmelidir. Elektriksel kontroller, yalıtım testleri ve sıcaklık ölçümleri, sistemin sorunsuz çalışmasını sağlayarak maliyetli arızaların önüne geçer.

Hammaddelere Göre Viskozite Değerleri, Sıcaklık İhtiyacı ve Hedef Sıcaklıklar

Farklı hammaddeler, belirli sıcaklık aralıklarında farklı viskozite özellikleri gösterir. Viskozite, bir sıvının akışa karşı gösterdiği direnç olarak tanımlanır. Yüksek viskoziteye sahip sıvılar, daha kalın ve akışkanlığı düşük sıvılardır; düşük viskoziteye sahip sıvılar ise daha ince ve akışkanlığı yüksek olanlardır. Endüstriyel proseslerde kullanılan birçok sıvı, sıcaklık arttıkça viskozitesini kaybederek daha akışkan hale gelir. Bu nedenle, bu tür sıvıların belirli sıcaklık aralıklarında tutulması, onların işlenebilirliği ve taşınabilirliği için kritik öneme sahiptir.

Hammaddelerin Viskozite Değerleri ve Sıcaklık İhtiyaçları

1. Bitüm:
   • Viskozite Özellikleri: Bitüm, genellikle yol yapımında kullanılan bir malzeme olup, düşük sıcaklıklarda yüksek viskoziteye sahiptir. 25°C’nin altında katılaşmaya başlar ve taşınması zorlaşır. Bu nedenle, bitümün işlenmesi ve taşınması için ısıtma gerekir.
   • Hedef Sıcaklıklar: Bitümün akışkan hale gelmesi için genellikle 140°C – 180°C aralığında tutulması gerekir. Bu sıcaklık aralığı, bitümün sıvı halde kalmasını ve taşınmasını kolaylaştırır.
   • Isıtma Süreci: Bitüm borularında kullanılan yüksek sıcaklık dayanımlı ısıtma kabloları, bu sıcaklık aralığında sabit bir ısı sağlayarak bitümün katılaşmasını önler. Kabloların çalışma süresi, borunun çapına ve ortam sıcaklığına bağlı olarak değişir.
2. Polimerler (PE, PP):
   • Viskozite Özellikleri: Polimerler, düşük sıcaklıklarda katılaşarak işlenemez hale gelir. Polimer üretim ve işleme süreçlerinde, malzemenin belirli bir sıcaklık aralığında kalması gerekir.
   • Hedef Sıcaklıklar: Polimerlerin erime noktası genellikle 160°C – 250°C arasındadır. Bu sıcaklık aralığı, polimerin işlenebilir hale gelmesi için kritik öneme sahiptir.
   • Isıtma Süreci: Polimer boruları, genellikle sabit güç ısıtma kabloları ile ısıtılır. Yüksek sıcaklık dayanımlı bu kablolar, polimerin viskozitesini düşürerek malzemenin akışkan hale gelmesini sağlar. Isıtma kablosu, ortalama olarak birkaç saat içinde hedef sıcaklığa ulaşabilir.
3. Yağlar ve Yakıtlar:
   • Viskozite Özellikleri: Farklı yağ türlerinin viskozitesi, sıcaklığa göre değişiklik gösterir. Soğuk hava koşullarında yağlar kalınlaşır ve akışkanlığı düşer. Yakıtlar ve yağlar düşük sıcaklıklarda donma riskine sahiptir ve bu durumda borularda taşınması zorlaşır.
   • Hedef Sıcaklıklar: Yağların taşınabilmesi için genellikle 30°C – 80°C arasında tutulması gerekir. Bu sıcaklık aralığı, yağların akışkanlığını artırır ve taşınmasını kolaylaştırır.
   • Isıtma Süreci: Kendi kendini düzenleyen ısıtma kabloları, yağ ve yakıt hatlarında kullanılır. Bu kablolar, düşük enerji tüketimi ile sıcaklık kontrolü sağlar ve yağın donmasını engeller.
4. Kimyasal Reçineler:
   • Viskozite Özellikleri: Kimyasal reçineler, düşük sıcaklıklarda katılaşarak işlenemez hale gelir. Reçinenin doğru sıcaklıkta tutulması, ürün kalitesinin korunması açısından son derece önemlidir.
   • Hedef Sıcaklıklar: Kimyasal reçinelerin işlenmesi için genellikle 100°C – 180°C aralığında sıcaklık gereklidir.
   • Isıtma Süreci: Orta sıcaklık dayanımlı sabit güç kabloları, reçine hatlarında yaygın olarak kullanılır. Bu kablolar, kimyasalın belirli bir sıcaklık aralığında kalmasını sağlayarak donma ve katılaşmayı önler.
5. Gıda Maddeleri (Çikolata, Şurup):
   • Viskozite Özellikleri: Gıda maddeleri, özellikle şeker bazlı ürünler düşük sıcaklıklarda katılaşabilir ve bu durumda boruların içinde taşınması zorlaşır. Gıda proseslerinde kullanılan bu maddelerin belirli bir sıcaklıkta tutulması gerekir.
   • Hedef Sıcaklıklar: Çikolata, şurup ve diğer gıda maddeleri genellikle 40°C – 70°C aralığında tutulur.
   • Isıtma Süreci: Gıda endüstrisinde kullanılan boruların ısıtılması için, düşük sıcaklık dayanımlı kablolar tercih edilir. Kendi kendini düzenleyen kablolar, bu tür ürünlerin akışkan halde kalmasını sağlar ve proses sırasında donma riskini ortadan kaldırır.

Isıtma Kablolarının Viskozite ve Sıcaklık Yönetiminde Rolü

1. Sıvının Akışkanlığını Koruma:
   • Isıtma kabloları, hammaddenin belirli sıcaklık aralığında kalmasını sağlayarak viskozitesini düşürür. Bu durum, özellikle katılaşma eğilimi gösteren sıvıların taşınmasında kritik rol oynar. Sıcaklık yönetimi, ısıtma kablosunun boruya paralel veya spiral şekilde döşenmesiyle sağlanır.
2. Prosesin Sürekli ve Güvenli Olmasını Sağlama:
   • Isıtma kabloları, endüstriyel proseslerin sürekli çalışmasını sağlar. Viskozite yönetimi, hammaddenin donmasını veya katılaşmasını engelleyerek prosesin duraksamadan devam etmesine olanak tanır. Bu süreç, özellikle kimya ve gıda endüstrisinde ürün kalitesinin korunması için son derece önemlidir.
3. Enerji Verimliliğini Artırma:
   • Farklı sıcaklık aralıklarında kullanılan ısıtma kabloları, enerji verimliliği açısından optimize edilmiştir. Kendi kendini düzenleyen kablolar, çevresel sıcaklığa göre enerji tüketimini ayarlar. Bu, enerji maliyetlerinin düşmesini sağlarken, hammadde viskozitesinin istenilen seviyede kalmasını sağlar.

Isıtma Süresi ve Enerji Tüketimi

Bir sıvının belirli bir sıcaklığa ulaşması için gereken süre, ısıtma kablosunun gücüne, boru çapına, izolasyon kalitesine ve çevresel sıcaklığa bağlıdır. Örneğin:

• 50 mm çapında bir boruda yağın 0°C’den 50°C’ye ısıtılması, ortam sıcaklığına ve kullanılan kablonun gücüne bağlı olarak birkaç saat sürebilir.
• Yüksek sıcaklıkta çalışan bir polimer borusunda, malzemenin 200°C’ye ulaşması daha uzun sürebilir ve daha güçlü ısıtma kabloları gerekebilir.

Sonuç ve Özet: Isıtma Kabloları ile Verimli Isıtma Çözümleri

Isıtma kabloları, endüstriyel ve ticari boru hatlarında sıvıların sıcaklıklarını kontrol altında tutmak, donmayı önlemek ve proses ısıtmasını sağlamak için kullanılan kritik bileşenlerdir. Çeşitli uygulamalar ve hammaddeler için uygun sıcaklık aralıklarını korumak, hem ürün kalitesini sağlamak hem de sistemin kesintisiz çalışmasını garantilemek açısından son derece önemlidir.

Isıtma Kablolarının Seçimi ve Uygulaması

Makale boyunca, ısıtma kablosu seçiminin boru hattının uzunluğu, çapı, yapısı ve kullanılacak malzemelerin özelliklerine göre belirlenmesi gerektiğini inceledik. Doğru kablo seçimi, enerji verimliliğini artırır, maliyetleri düşürür ve sistemin ömrünü uzatır.

1. Kendi Kendini Düzenleyen Kablolar: Bu kablolar, don önleme uygulamalarında ve düşük sıcaklık gerektiren sistemlerde tercih edilmelidir. Enerji tüketimini optimize ederek ortam sıcaklığına göre ayarlama yapar ve aşırı ısınma riskini önler.
2. Sabit Güç Kabloları: Proses ısıtma uygulamalarında sürekli sıcaklık kontrolü gerektiren durumlarda sabit güç kabloları kullanılmalıdır. Yüksek sıcaklık gerektiren endüstriyel işlemler için ideal bir çözümdür.
3. Yüksek Sıcaklık Kabloları: Özellikle petrokimya ve polimer işleme tesisleri gibi yüksek sıcaklık gerektiren proseslerde, yüksek sıcaklık dayanımlı kablolar kullanılmalıdır. Bu kablolar, güvenli ve uzun ömürlü bir çözüm sunar.

Isıtma Kabloları ile Enerji Verimliliği ve Güvenlik

Isıtma kabloları, doğru izolasyon ve sıcaklık kontrol cihazları ile desteklendiğinde enerji verimliliği sağlar. Özellikle patlayıcı ve tehlikeli ortamlarda kullanılan ATEX sertifikalı kablolar, güvenli ve verimli çalışarak riskleri minimize eder.

• Enerji Tasarrufu: Kabloların sıcaklık sensörleri ve termostatlarla entegre çalışması, gereksiz enerji tüketiminin önüne geçer. Bu, hem maliyetlerin düşmesini sağlar hem de çevre üzerindeki olumsuz etkiyi azaltır.
• Güvenlik: Patlayıcı ortamlarda kullanılan kabloların aşırı ısınma ve elektrik kaçaklarına karşı korumalı olması, sistemin güvenliğini artırır. Topraklama ve su geçirmez bağlantı noktaları, bu tür ortamlarda güvenli bir çalışma sağlar.

Isıtma Kablolarının Endüstriyel Kullanım Alanları

Isıtma kabloları, birçok farklı endüstride ve uygulamada yaygın olarak kullanılmaktadır:

• Don Önleme: Su ve kimyasal taşıma hatlarının düşük sıcaklıklarda donmasını önler.
• Proses Isıtma: Kimya, gıda ve petrol endüstrilerinde sıvıların belirli bir sıcaklıkta tutulmasını sağlar.
• Depolama Tanklarının Isıtılması: Büyük hacimli tanklarda depolanan sıvıların sıcaklığını kontrol altında tutar.
• Patlayıcı Ortamlar: ATEX sertifikalı kablolar, tehlikeli ortamlarda güvenli bir şekilde kullanılır ve aşırı sıcaklık risklerini azaltır.

Viskozite Yönetimi ve Sıcaklık İhtiyaçları

Farklı hammaddelerin viskozite değerlerine göre ısıtma kablolarının kullanım şekli de değişiklik gösterir. Bitüm, polimerler, yağlar ve kimyasal reçineler gibi maddelerin sıcaklık aralıkları, viskoziteyi kontrol etmek için kritik önem taşır. Uygun sıcaklık sınıfına göre seçilen kablolar, bu malzemelerin işlenmesi ve taşınmasında verimlilik sağlar.

Boru hattı ısıtıcı kablo kullanımı hakkında bilgi almak ve fiyatları öğrenmek için Boru Isıtma Sistemleri – Heat Trace uygulamalarımıza bakabilirsiniz.

13 Eylül 2024
