HEAT TRACE NEDİR ve HEAT TRACE KABLOSU

Heat Tracing, Türkçe’de “elektrikli ısıl izleme” anlamına gelen, sıcaklık kontrollerinin elektrik akımı vasıtasıyla sağlandığı sistemlerdir. Tank ısıtma ve boru ısıtma, sistemin genel kullanım alanlarıdır. Üretim alanında birçok sektörde kullanılan Heat Tracing sisteminde, özel olarak dizayn edilen elektrikli ısıtıcı kablo; tank ve boru gibi ısıtılacak bölgenin çevresine sarılır. İçerisinden akım geçirilen kablo, elektrik enerjisini ısı enerjisine dönüştürerek ısı yönetimini sağlar.

Borulardaki akışkanların belli ısılarda kalması veya donmasını önlemek için sistem bir otomasyon sistemi ile kumanda edilir. Bu kumanda sistemi kablolara gerekli zamanlarda enerji vererek sistemin ısısının sabit kalmasını sağlamaktadır.

Akışkan maddelerin boru aracılığıyla transferi sırasında yaşanan ısı kayıpları, maddenin akışkanlığını kaybetmesi, katılaşması ya da kendine özgü özelliklerini yitirmesine neden olabilir. Heat Tracing - ısıtıcı kablo uygulaması sayesinde, akışkan maddeler istenilen sıcaklıkta sabitlenebilir. Bu uygulamadaki amaç; boru içerisinde yer alan akışkan maddelerin, mevcut işleme uygun sıcaklık aralığında kalmalarını sağlamak, donmasını engellemektir. Sanayinin yanı sıra binalarda çatı donmalarını engellemek amaçlı ya da evlerin yerden ısıtılmasında kullanılabilmektedir.

Heat Tracing Nasıl Uygulanır?

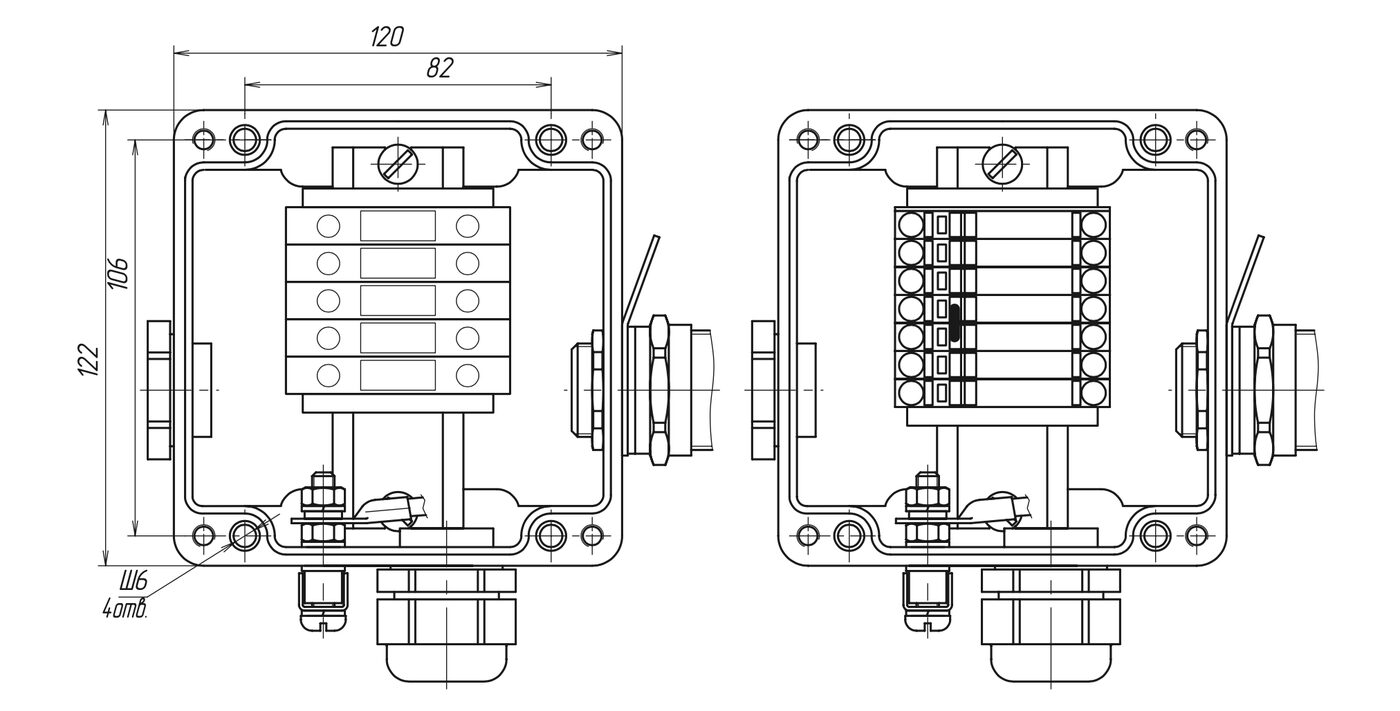

Heat Tracing uygulamasında, izolasyonun kalitesi son derece önemlidir. Heat Tracing kablosu özel imalat yanmaz bantlar ile boru hattına sabitlenir. Ardından ısının daha iyi yayılması amacıyla ısı iletkenlik özelliği yüksek alüminyum folyo benzeri malzemeler ile kaplanır. Üzerine yalıtım gücü yüksek taş yünü, cam yünü gibi malzemeler konularak izolasyon katmanı sarılır. En dışta yer alan katmana ise ince sac ile kaplama işlemi uygulanır. Heat Tracing kablosunun saca temas ettiği noktalar için, su sızdırmazlığını sağlayacak özel aparatlar kullanılır. Ayrıca kabloyu besleme noktasında ve hat bitişinde sonlandırmak amacıyla da kullanılan, sonlandırma aparatları bulunmaktadır. İzolasyonun su alması, asla istenmeyecek bir durumdur. İzolasyonun özellikle kış aylarında su alarak donması, Heat Tracing kablosunun sınırlı kapasitesiyle çözemeyeceği bir güç ihtiyacı doğurabilir.

Heat Trace’in Artıları

Elektrikli ısıtıcı kabloların, endüstriyel üretim tesislerinde ısıtma ve ısı izleme/takip amacıyla kullanımı; önceki yıllarda yaygın şekilde kullanılan buhar, sıcak su ve kızgın yağlı ısıtma sistemlerine oranla, sürekli ve hızlı bir artış göstermektedir. Bunun sebebi, modern ısıtıcı kabloların temin ettiği güvenilirlik ve oldukça uzun ömürlü oluşlarıdır. Ayrıca işin maddi boyutu da göz önüne alındığında, Heat Tracing orta ve uzun vadede önemli bir kârlılık getirmektedir. Buharlı sıcaklık kontrolü, ilk yatırım maliyetine bakıldığında uygun bir düzeyde olmakla beraber, bakım maliyetleri düşünüldüğünde, Heat Tracing sistemlerinden daha da pahalıya gelmektedir.

Bir diğer açıdan baktığımızda, çoğu tankta daldırma metoduyla kullanılan ısıtıcılar yüksek ısıyı sadece belli bir noktadan vererek malzemenin bozulmasını sağlamaktayken; tank ısıtma sistemlerinde kullanılan Heat Tracing sistemi ile tanklar homojen şekilde eşit ve dengeli olarak ısıtılmaktadır. Bu uygulamayla malzemenin özelliklerini muhafaza etmesi sağlanmaktadır. Genelde yağ ve kostik tanklarında kullanılan bu sistem günümüzde her türlü tank ısıtma sisteminde kullanılmaya başlanmıştır.

Isıtıcı kabloların sahip olduğu esnek yapıları ve farklı güçlerde üretilebiliyor olmaları, endüstriyel alanda yüksek enerji verimliliği ve denetim kolaylığı sağlamaktadır. Gelişen teknoloji sayesinde, günümüzde, kurulum masrafları oldukça düşük olan ısıtıcı kablo sistemleri, gelişmiş otomasyon kontrolleri ile endüstriyel çizgideki her sektörde kullanılmaktadır.

Ayrıca elektrik enerjisinin yönetiminin kolayca sağlanması ve elektrikli ısıtıcı kabloların bakım maliyetlerinin sıfıra yakın olması, işletmelere giderlerinde büyük bir düşüş sağlamaktadır.

Akışkan maddelerin boru ile transferi esnasındaki ısı kayıpları; maddenin akışkanlığını kaybetmesi, katılaşması ya da özelliğini yitirmesi gibi durumlara neden olabilir. Heat Tracing uygulaması ile akışkan maddeler, belirlenen sıcaklıkta istenildiği kadar tutulabilir.

Heat Tracing Nerelerde Kullanılır?

Borunun ve tankların içerisindeki sıvıların ısıtılmasının arkasında, başlıca iki neden yatar: Donmayı önlemek ve akıcılığı sağlamak.

  1. Donmayı önlemek
  2. Sıvıların bir noktadan diğer bir noktaya taşınmaları için akıcı olmaları gereklidir. Su ve bazı sıvıların normal ortam sıcaklığında da akışkanlıkları yüksek olduğundan; bu sıvılar için önemli olan, maddeyi donma sıcaklığının üzerinde tutmaktır. Asıl amaç, donmayı engelleyecek derecede ısıtma uygulamaktır.

  3. Viskoziteyi düşürerek akışkanlığı sağlamak
  4. Viskozite, bir diğer tabirle akmazlık… Akışkan sıvıların dışında kalan bir kısım sıvıların, ortam sıcaklığında bile viskoziteleri yüksektir. Bazıları ise tamamen katı halde bulunurlar. Heat Tracing uygulamaları, bu maddeleri ideal sıcaklıkta tutarak akışkanlığı sağlamaktadır.

Heat Tracing; kış aylarında ev ve garaj önlerinde yer alan rampaların buz tutmasını önlemek amacıyla da kullanılır. Asfalt-taş zeminde gerçekleşen buzlanma, araçlarımızın hareket etmesine engel olur. Elektrikli ısıtıcı kablolar ile ısıtılan bu alanlar, kar ve buzun erimesini sağlar. Bu alanda en çok tercih edilen rampa ısıtma sistemi “tekerlik izi ısıtma” olarak tabir edilen uygulamadır. Uygulama alanı aracın büyüklüğüne ve tekerlek boyutlarına göre değişir. Tüm bu durumlar değerlendirilerek tekerlek izi ölçülerinde bir alana uygulanan ısıtma sistemiyle tüm alan yerine yalnızca kullanılacak alan ısıtılarak, enerji tüketiminde önemli bir tasarruf sağlanmış olur.

Aynı mantık, çatı alan ısıtmalarında da geçerlidir. Her çatı tasarlanırken belli bir ağırlığa dayanıklı şekilde dizayn edilir. Ancak bazen kar ve benzeri doğal etkenlerle bu hesaplar tutmayabiliyor. Tam da bu noktada, elektrikli ısıtıcı kablolar imdadımıza yetişiyor. Ülkemizde de dönem dönem oldukça çetin koşullarda yaşanan kış mevsimi, çok ağır maddi kayıplara sebebiyet verebilmektedir. Heat Tracing uygulaması ile ısıtıcı kablo kullanılarak; karların birikerek çatı çökmesi ve ölümlü kazalara sebebiyet veren olumsuz durumların meydana gelmesi önlenmiş olur.

Heat Trace Kablo Çeşitleri Nelerdir?

Heat Tracing, hızlı ve dinamik teknolojik gelişmeler ışığında, ısıtıcı kablo olarak adlandırılan çeşitli kablolar ile gerçekleştirilmektedir. İşlem esnasında temel olarak 3 çeşit kablo kullanılmaktadır:

Self Regulating Kablo:

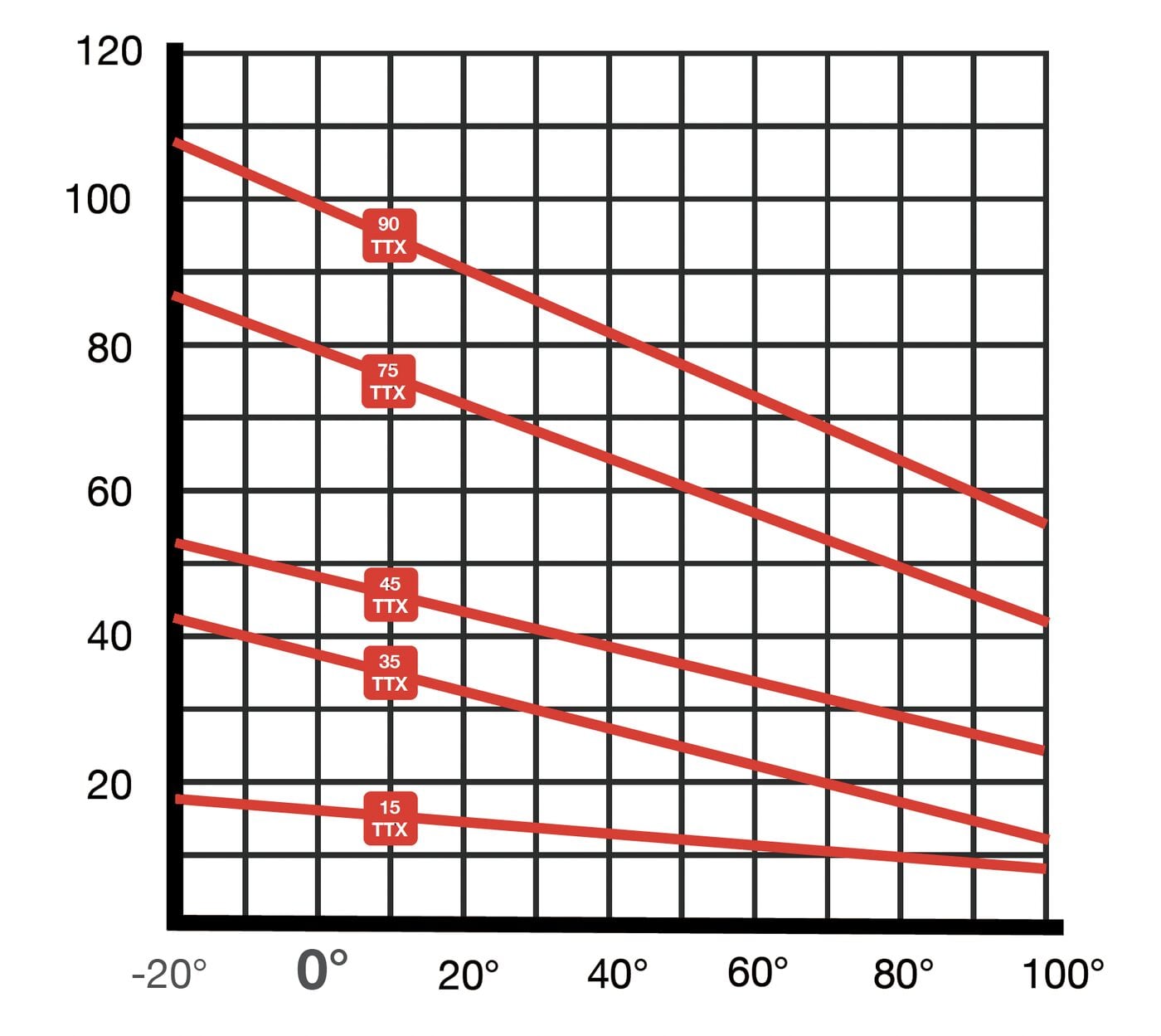

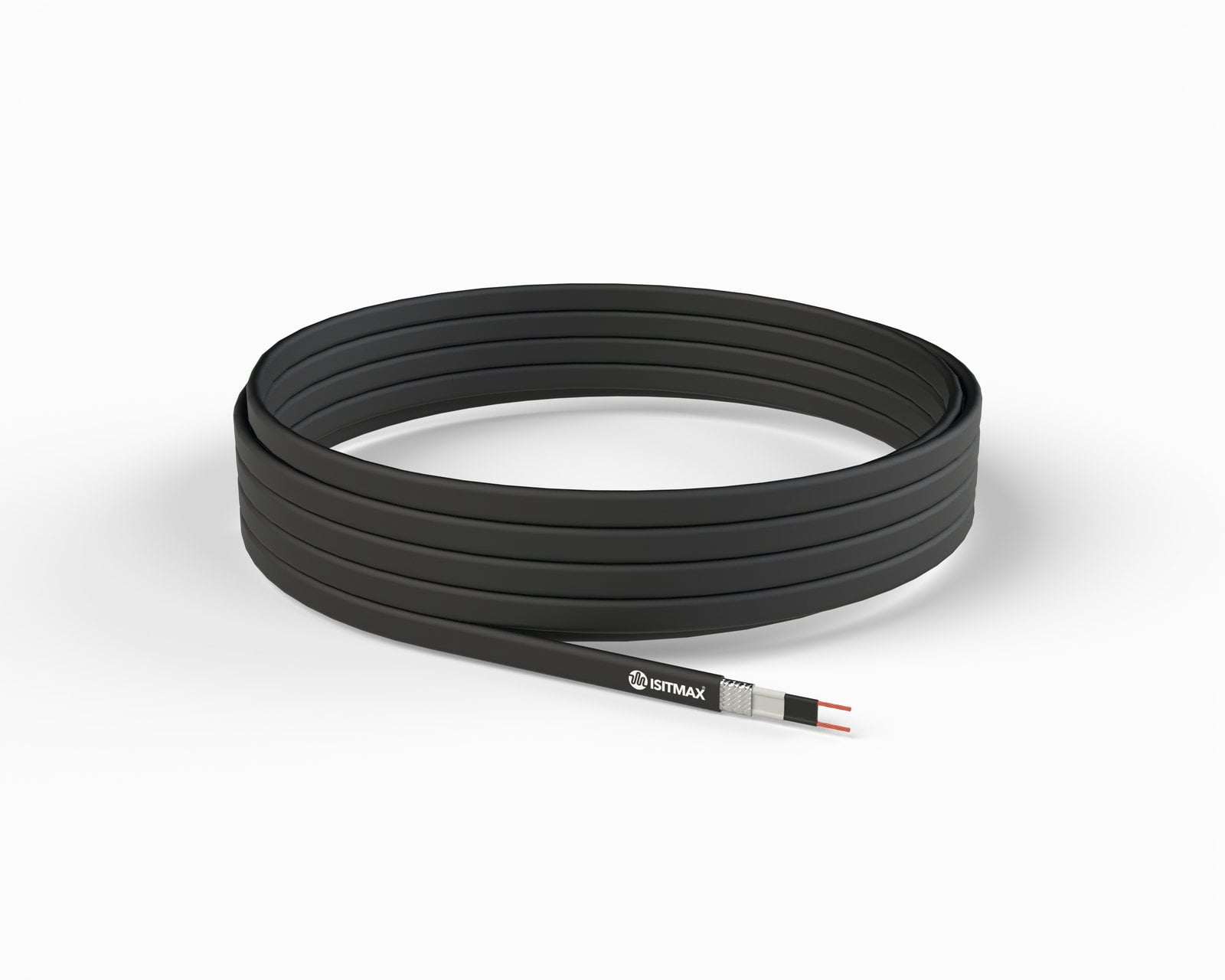

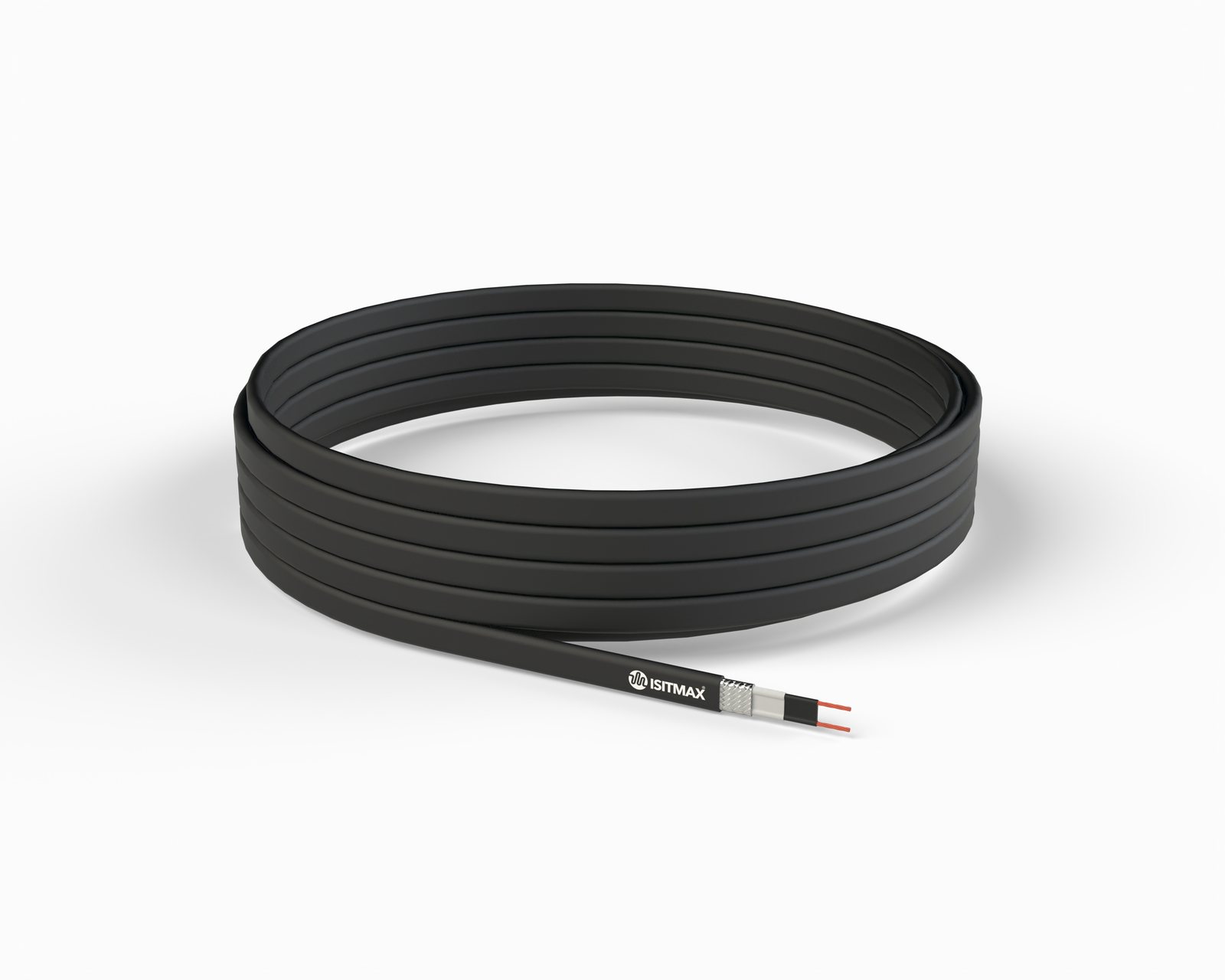

Self regulating kablo, piyasada en çok tercih edilen kablo tipidir. Bu kablo, sahip olduğu karbon yapı sayesinde, ısındıkça enerji çekmemekte, kendi kendini yakma gibi riskler taşımamaktadır. Kendinden regüleli kablolar, istenilen metrajlarda kesilebilirler.

Sabit Güç Isıtıcı Kablo:

Sabit güç ısıtıcı kablo, genellikle yüksek sıcaklıklarda kullanılan ve uzun hatlara müdahalede tercih edilen bir kablo tipidir.

Seri Dirençli Isıtıcı Kablo:

Seri dirençli ısıtıcı kablolar, fabrikasyon olarak standart uzunluklarda üretilirler. Üretim boyuna sabit kalınması gerekmektedir.
